酸洗钝化是工业金属设备（尤其是不锈钢、碳钢设备）制造、安装及维护过程中的核心工艺，通过酸性清洗去除金属表面的氧化皮、锈垢、焊渣等污染物，再经钝化处理形成致密防护膜，从而提升设备耐腐蚀性、保障清洁度、延长使用寿命。该工艺广泛应用于化工管道、反应釜、锅炉、压力容器、医药设备等领域，直接关系到设备运行安全与产品质量合规性。本文结合上海蓝昌环境工程有限公司 20 年酸洗钝化实操经验，从技术原理、标准化流程、关键要点及行业应用出发，提供一套覆盖多材质、多场景的专业解决方案。
酸洗质量要求：
除污率≥98%，金属表面无可见氧化皮、锈垢、焊渣、油污残留，呈现均匀的金属本色（不锈钢为银灰色，碳钢为灰白色）；
无过度腐蚀：金属腐蚀速率≤0.1g/m²・h（不锈钢）、≤0.15g/m²・h（碳钢），无点蚀、晶间腐蚀、应力腐蚀开裂等局部腐蚀现象；
表面粗糙度：不锈钢表面粗糙度 Ra≤0.8μm，满足后续钝化膜形成及洁净生产要求（如医药、食品行业）。
钝化质量要求：
钝化膜完整致密：通过蓝点试验（无蓝色斑点）、盐雾试验（中性盐雾≥96 小时无锈蚀，不锈钢）、附着力试验（胶带撕拉无脱落）验证；
钝化膜厚度：不锈钢钝化膜厚度 20-50nm，碳钢钝化膜厚度 5-10μm，确保优良的耐腐蚀性；
无残留污染：钝化后设备表面无药剂残留，漂洗水 pH 值稳定在 6.5-7.5，氯离子残留≤50μg/m²（不锈钢）、≤100μg/m²（碳钢）。
安全与合规要求：
清洗剂、钝化剂需与设备材质兼容，不锈钢设备严禁使用含氯离子超标的药剂（Cl⁻≤100mg/L），避免诱发点蚀；
作业过程中严格控制酸雾排放、废液处理，符合《大气污染物综合排放标准》《污水综合排放标准》；
医药、食品、电子行业需采用符合 GMP、FDA、RoHS 标准的药剂，确保无重金属、有害有机物残留。
国内标准：《GB/T 25150-2010 工业设备化学清洗质量标准》《HG/T 2387-2017 工业设备化学清洗缓蚀剂》《GB/T 1576-2018 工业锅炉水质》《GB 150.1-2011 压力容器》
国际标准：ASTM A380（不锈钢清洁与钝化标准）、ASTM A967（不锈钢钝化处理标准）、FDA 21 CFR Part 177（食品接触材料标准）、ISO 4316（金属腐蚀速率测定方法）
氧化皮 / 锈垢去除：酸性药剂（如硝酸、柠檬酸、盐酸）与 Fe₂O₃、Fe₃O₄、FeO 等氧化产物发生溶解、络合反应。例如：
硝酸与氧化铁反应：Fe₂O₃ + 6HNO₃ → 2Fe (NO₃)₃ + 3H₂O
柠檬酸与铁离子络合：Fe³+ + C₆H₈O₇ → FeC₆H₅O₇ + 3H⁺
焊渣去除：酸性药剂溶解焊渣中的 SiO₂、MnO、Cr₂O₃等杂质，尤其氢氟酸复配体系对硅酸盐类焊渣具有强溶解能力；
油污去除：酸洗药剂中添加的表面活性剂通过乳化、分散作用，将金属表面的油污剥离，避免油污阻碍酸洗反应。
缓蚀保护机制：酸洗过程中添加高效缓蚀剂（如上海蓝昌 LANCHANG-01 缓蚀剂），通过吸附作用在金属表面形成保护膜，抑制酸液对基材的过度腐蚀，控制腐蚀速率在标准范围内。
不锈钢钝化：不锈钢（含 Cr、Ni 合金元素）经钝化处理后，表面 Cr 元素被氧化形成 Cr₂O₃钝化膜，该膜层具有极强的化学稳定性，可阻挡腐蚀介质（水、氧气、酸碱溶液）与金属基材接触，避免电化学腐蚀；
碳钢钝化：碳钢经钝化处理后，形成 Fe₃O₄或磷酸盐钝化膜，通过物理覆盖和化学隔离作用，减缓碳钢的氧化腐蚀；
常见钝化体系反应：
硝酸钝化：3Cr + 4HNO₃ → Cr₂O₃ + 4NO↑ + 2H₂O（不锈钢表面形成 Cr₂O₃膜）
柠檬酸 - 过氧化氢钝化：Fe + H₂O₂ + C₆H₈O₇ → FeC₆H₅O₇ + 2H₂O + O₂↑（形成络合型钝化膜）
磷酸盐钝化：3Fe + 2H₃PO₄ + 3H₂O₂ → Fe₃(PO₄)₂↓ + 6H₂O（碳钢表面形成磷酸盐膜）
| 药剂体系 | 核心成分 | 适用材质 | 优势特点 | 典型应用场景 |
|---|---|---|---|---|
| 硝酸型 | 硝酸 8%-12% + 缓蚀剂 0.3%-0.5% + 表面活性剂 0.2% | 304/316L 不锈钢 | 钝化膜致密，耐腐蚀性强，符合 FDA 标准 | 医药设备、食品机械、无菌管道 |
| 柠檬酸型 | 柠檬酸 8%-15% + 过氧化氢 3%-5% + 缓蚀剂 0.5% | 不锈钢、碳钢、铜合金 | 环保无氯，无刺激性气味，残留易漂洗 | 电子设备、精密仪器、环保要求高的场景 |
| 盐酸 - 氢氟酸复配型 | 盐酸 5%-8% + 氢氟酸 0.5%-1% + 缓蚀剂 0.5% | 碳钢、不锈钢（非敏化态） | 除垢效率高，针对顽固氧化皮、焊渣 | 工业锅炉、化工管道、压力容器 |
| 磷酸盐型 | 磷酸三钠 2%-3% + 三聚磷酸钠 1%-2% + 氧化剂 1% | 碳钢 | 钝化膜附着力强，成本较低 | 普通工业设备、钢结构、管道支架 |
全维度系统评估：
设备信息确认：明确设备材质（304/316L 不锈钢、碳钢、铜合金）、结构（管道、反应釜、锅炉、压力容器）、尺寸、运行年限及制造 / 安装记录；
污染物检测：通过取样分析（重量法、光谱分析）确定表面污染物类型（氧化皮、锈垢、焊渣、油污）、成分及厚度；
合规要求明确：根据行业特性（化工、医药、食品、电力）确定合规标准（如 GMP、FDA、压力管道监检要求）。
定制化方案设计：
上海蓝昌根据评估结果制定个性化方案，核心参数示例：
316L 不锈钢医药管道：柠檬酸酸洗（浓度 10%，温度 40℃，循环 2 小时）→ 漂洗→ 硝酸钝化（浓度 10%，温度 50℃，循环 1.5 小时）→ 最终漂洗→ 验证；
碳钢工业锅炉：盐酸 - 氢氟酸复配酸洗（盐酸 6%+ 氢氟酸 0.8%+ 缓蚀剂 0.5%，温度 45℃，循环 3 小时）→ 中和漂洗→ 磷酸盐钝化（浓度 3%，温度 60℃，循环 1 小时）→ 干燥；
不锈钢反应釜（焊渣 + 氧化皮）：高压水射流预处理→ 硝酸 - 氢氟酸复配酸洗（硝酸 8%+ 氢氟酸 0.6%，温度 40℃，浸泡 + 循环 2.5 小时）→ 漂洗→ 柠檬酸 - 过氧化氢钝化→ 验证。
设备隔离与保护：
关闭设备与其他系统的连接阀门，采用盲板隔离，避免酸洗钝化液污染周边设备；
拆除或保护设备上的精密仪表（压力表、温度计、流量计）、橡胶密封件、塑料部件，更换为耐酸碱材质临时配件；
对设备的焊缝、边角等易腐蚀部位，预先涂刷专用防护剂（如上海蓝昌 LANCHANG-04 防护膏）。
水冲洗与检漏：

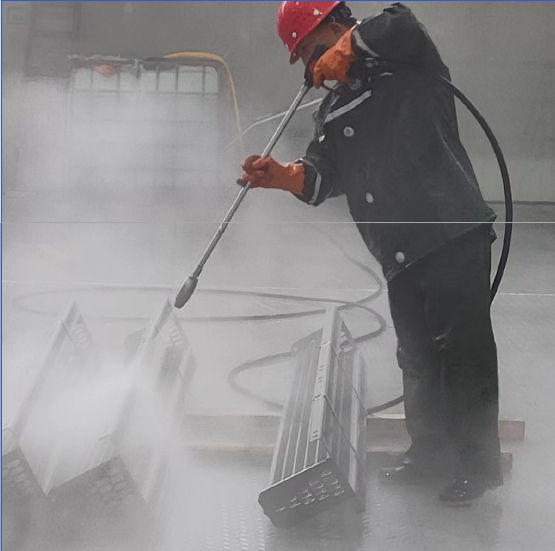

采用工业水（或纯化水，医药 / 食品行业）对设备进行低压冲洗，流速 1-1.5m/s，冲洗时间 10-15 分钟，去除表面浮尘、松散污垢；
向设备内注水至满液位，保压 0.3-0.5MPa，保压 30 分钟，检查设备焊缝、法兰等部位是否泄漏，若有泄漏及时修补。
临时系统搭建：
搭建酸洗钝化循环系统，包括循环泵（扬程≥30m，流量匹配设备容积）、耐腐蚀清洗槽、过滤器（过滤精度≥50μm）、加热器（控温精度 ±2℃），确保药剂在设备内形成闭环循环，无清洗死角。
药剂配制与注入：
按定制方案配制酸洗液，先注入清水，再缓慢加入酸性药剂、缓蚀剂、表面活性剂，边加边搅拌，避免局部浓度过高引发腐蚀；
酸洗液温度升至设定值（35-50℃）后，通过循环泵注入设备内，确保液位覆盖所有污染部位。
酸洗操作与过程控制：
循环酸洗：保持循环流速 1.5-2.5m/s，形成湍流状态，确保药剂与表面充分接触，酸洗时间 2-4 小时（根据污染物厚度调整）；
过程监测：每 30 分钟取样检测酸洗液的 Fe³+ 浓度、游离酸含量，当 Fe³+ 浓度趋于稳定（变化率≤5%）、游离酸含量下降至初始值的 10% 以下时，视为酸洗达标；
辅助措施：对于大型设备或复杂结构，采用 “循环 + 浸泡” 结合方式，必要时开启设备搅拌装置（如反应釜）或分段酸洗，消除死角。
酸洗废液排放：
酸洗达标后，将废液缓慢排出，收集至专用耐腐蚀储罐，待后续环保处理。
首次漂洗：
用工业水（或纯化水）进行循环漂洗，流速≥2m/s，漂洗时间 1-1.5 小时，更换漂洗水 2-3 次，直至排出水 pH 值达到 4-5，Fe³+ 浓度≤10mg/L，去除大部分残留酸液和溶解的金属离子。
中和漂洗：
向漂洗水中加入中和剂（碳酸钠、氨水），调节 pH 值至 7-8，循环漂洗 30-60 分钟，中和残留的酸性物质，避免后续钝化过程中酸残留破坏钝化膜。
最终漂洗：
普通工业设备：采用软化水漂洗，流速≥2.5m/s，时间 1 小时，直至排出水 pH 值稳定在 6.5-7.5，电导率≤50μS/cm；
医药 / 食品 / 电子设备：采用纯化水或注射用水漂洗，流速≥2m/s，时间 1.5 小时，检测排出水氯离子≤10μg/L、电导率≤15μS/cm，确保无任何药剂残留。
钝化液配制与注入：
按方案配制钝化液（如硝酸型、柠檬酸 - 过氧化氢型、磷酸盐型），注入设备内，液位覆盖所有金属表面。
钝化操作与过程控制：
循环钝化：保持循环流速 1-1.5m/s，温度控制在 40-60℃（根据钝化体系调整），钝化时间 1-2 小时；
过程监测：定期检测钝化液的浓度、pH 值，确保参数稳定（如硝酸钝化液 pH 值≤1，柠檬酸 - 过氧化氢钝化液 pH 值 3-4）；
特殊处理：对于长距离管道，采用 PIG 钝化技术（上海蓝昌专项），通过 PIG 清管器携带钝化液，在管道内推进，确保钝化膜均匀覆盖。
钝化废液排放：
钝化达标后，排出钝化液，收集至废液储罐，与酸洗废液分类处理。
最终漂洗：
用纯化水或工业水进行简短漂洗（10-15 分钟），去除设备内残留的钝化液，确保表面清洁。
干燥处理：
采用洁净压缩空气（露点≤-40℃）吹扫设备内部，吹扫时间 15-20 分钟，确保无积水；
精密设备或无菌设备：采用低温烘炉（温度 80-120℃）烘干，避免钝化膜受潮失效。
密封保护：
干燥后及时对设备端口、法兰进行密封，避免灰尘、湿气污染钝化膜，待设备投入使用或验收。
酸洗效果检测：
目视检查：设备表面无可见氧化皮、锈垢、焊渣、油污，金属本色均匀；
腐蚀速率检测：取出酸洗过程中悬挂的腐蚀挂片，计算腐蚀速率，需符合 GB/T 25150 标准；
粗糙度检测：采用粗糙度仪检测表面粗糙度，不锈钢设备 Ra≤0.8μm。
钝化膜质量检测：
蓝点试验：用 10% 铁氰化钾溶液涂抹金属表面，观察 5 分钟内无蓝色斑点，说明钝化膜完整；
盐雾试验：截取设备样品进行中性盐雾试验，不锈钢样品≥96 小时无锈蚀，碳钢样品≥72 小时无锈蚀；
附着力试验：用刀片在钝化膜表面划十字，胶带粘贴后撕拉，无钝化膜脱落为合格。
残留与合规检测：
化学残留：采用离子色谱仪检测表面氯离子、硝酸根离子残留，符合行业限值；
微生物检测（医药 / 食品行业）：取样检测设备表面微生物限度，≤10CFU/100cm²，无致病菌；
文档记录：上海蓝昌提供完整的验证报告，包括方案、操作记录、药剂检测报告、腐蚀挂片数据、检测结果、前后对比照片等，确保可追溯、可审计。
药剂选择的核心原则：
兼容性：不锈钢设备严禁使用含氯离子药剂，铜合金设备避免使用高浓度硝酸，碳钢设备可选用盐酸、磷酸盐体系；
针对性：氧化皮厚重选盐酸 - 氢氟酸复配体系，医药 / 食品行业选无氯环保体系（柠檬酸 - 过氧化氢），焊渣多选用含氟络合体系；
环保性：优先选择无磷、低挥发、可降解药剂，上海蓝昌所有酸洗钝化剂均通过环保检测，废液处理成本低。
工艺参数的精准控制：
温度控制：酸洗温度过高易引发腐蚀，过低则效率低（35-50℃）；钝化温度需匹配药剂特性（硝酸钝化 40-50℃，磷酸盐钝化 50-60℃）；
时间控制：酸洗时间不足则除污不彻底，过长则腐蚀超标（2-4 小时）；钝化时间需确保膜层完整（1-2 小时）；
流速控制：酸洗、漂洗阶段需保持湍流流速（1.5-2.5m/s），避免层流导致药剂分布不均；钝化阶段流速可适当降低（1-1.5m/s），确保膜层致密。
安全与环保防护：
安全操作：酸洗时产生的酸雾需通过通风设备排放，操作人员穿戴防酸服、护目镜、防毒面具；进入设备内部作业需办理受限空间作业许可证；
废液处理：酸性废液加碱中和（pH 值 6-9），含氟废液需添加氯化钙生成氟化钙沉淀去除，含重金属废液需沉淀处理，达标后排放；
危废处置：废腐蚀挂片、废弃药剂包装等危废，由上海蓝昌协同专业机构合规处置。
| 常见问题 | 产生原因 | 上海蓝昌解决方案 |
|---|---|---|
| 不锈钢设备出现点蚀 | 1. 酸洗液含氯离子超标；2. 缓蚀剂添加不足；3. 酸洗时间过长 | 1. 更换无氯酸洗体系（如柠檬酸），检测 Cl⁻浓度≤100mg/L；2. 补加 LANCHANG-01 缓蚀剂，浓度≥0.5%；3. 缩短酸洗时间，实时监测腐蚀速率 |
| 钝化膜不完整（蓝点试验出现蓝点） | 1. 酸洗不彻底，表面有残留污染物；2. 钝化液浓度不足或温度过低；3. 漂洗不彻底，酸残留中和钝化剂 | 1. 重新酸洗，确保表面无残留；2. 补加钝化剂，升高温度至标准范围；3. 加强中和漂洗，确保排出水 pH 值≥7 |
| 酸洗后表面有挂灰、残留 | 1. 酸洗液配方不当，未添加络合剂；2. 漂洗流速不足，残留未排出；3. 污染物类型判断错误 | 1. 更换含络合剂的酸洗液（如柠檬酸体系）；2. 提高漂洗流速至 2.5m/s，增加漂洗次数；3. 重新检测污染物成分，调整酸洗方案 |
| 钝化后设备耐腐蚀性不足（盐雾试验不达标） | 1. 钝化时间不足或温度过低；2. 钝化液浓度不够；3. 干燥不彻底，钝化膜受潮 | 1. 延长钝化时间至 1.5-2 小时，升高温度至 50-60℃；2. 补加钝化剂，确保浓度达标；3. 采用压缩空气 + 热风联合干燥，确保设备内无积水 |
| 碳钢设备钝化后短期内生锈 | 1. 钝化膜厚度不足；2. 钝化后未及时干燥密封；3. 环境湿度大 | 1. 优化钝化工艺（提高药剂浓度、延长时间），确保膜厚≥8μm；2. 钝化后立即干燥，密封保护；3. 对存放环境进行除湿处理，或涂刷防锈油辅助防护 |
针对不同材质（不锈钢、碳钢、铜合金）、设备类型（管道、反应釜、锅炉、压力容器）及行业需求（化工、医药、食品、电子），提供 “一设备一方案” 定制服务，确保酸洗钝化效果与合规要求精准匹配；
拥有专业研发团队，可根据客户特殊需求（如低温酸洗、无残留钝化、快速处理）研发定制化药剂和工艺，例如针对医药无菌设备的 FDA 认证酸洗钝化体系、针对核电设备的高耐蚀钝化方案。
所有酸洗钝化药剂均通过权威机构检测，符合 GB/T 25150、ASTM A380、GMP、FDA 等标准，提供完整的质量检测报告、安全说明书和合规证明，助力客户通过监检、认证审核；
建立 “评估 - 方案 - 施工 - 检测 - 报告” 全流程标准化体系，所有操作严格遵循《化工安全操作规程》《压力管道安全管理与监察规定》，确保服务过程安全、合规、可追溯。
施工团队均持有化工设备清洗资质、受限空间作业证、高压作业证等专项资质，平均从业年限≥10 年，熟悉各类设备结构特点和酸洗钝化工艺，可高效处理复杂场景（如长距离管道、大型压力容器、精密设备）；
配备先进的检测设备，包括离子色谱仪、腐蚀速率监测仪、粗糙度仪、盐雾试验机、蓝点试验试剂盒等，可实时监测施工过程中的各项指标，确保酸洗钝化效果达标；
拥有全套专业设备，包括定制化循环清洗系统、高压水射流设备、PIG 清管钝化设备、废液处理装置等，可满足不同规模、不同类型设备的酸洗钝化需求。
某医药企业 316L 不锈钢无菌管道酸洗钝化：采用柠檬酸 - 过氧化氢环保体系，无残留、无菌化处理，通过 GMP 认证，钝化膜盐雾试验达 120 小时；
某化工企业碳钢压力容器酸洗钝化：采用磷酸盐钝化体系，钝化膜厚度 9μm，盐雾试验达 80 小时，设备使用寿命延长 5 年。
