清洗效果要求：
污染物去除率≥98%，釜体内壁、搅拌桨、夹套、内盘管等部位无可见残留、挂壁现象，金属表面呈现均匀本色或搪瓷表面无污渍附着；
无二次污染：清洗后无药剂残留、无杂物残留，残留药剂需符合行业限值（如医药行业化学残留≤0.1mg/kg，食品行业重金属残留≤0.05mg/kg）；
材质保护：清洗过程中无腐蚀、无点蚀、无划痕，金属材质腐蚀速率≤0.08g/m²・h（不锈钢）、≤0.05g/m²・h（钛合金），搪瓷表面无破损、脱落。
安全与合规要求：
严格遵循《化工工艺系统设计规定》《药品生产质量管理规范（GMP）》《食品接触材料及制品安全标准》等要求；
针对易燃、易爆、有毒介质反应釜，清洗前需进行惰性气体置换（氧含量≤1%），严禁违规操作引发安全事故；
清洗剂需与反应釜材质兼容，严禁使用含氯离子超标的药剂（不锈钢反应釜 Cl⁻≤100mg/L），避免诱发腐蚀。
国内标准：《GB/T 25150-2010 工业设备化学清洗质量标准》《HG/T 2387-2017 工业设备化学清洗缓蚀剂》《GB 150.1-2011 压力容器》《GMP 2010 版》
国际标准：ASTM A380（不锈钢清洁标准）、FDA 21 CFR Part 177（食品接触材料标准）、ISO 15883（清洗消毒验证标准）
| 污染物类型 | 主要成分 | 形成原因 | 典型应用场景 | 清洗难点 |
|---|---|---|---|---|
| 聚合物残留 | 聚合反应产物（如 PE、PVC、树脂、橡胶） | 反应不完全、物料黏壁、温度失控导致聚合 | 化工聚合反应釜、塑料生产设备 | 附着力强、难溶于常规溶剂，易形成顽固结块 |
| 结焦 / 炭化层 | 有机物高温分解产物、碳化物 | 反应温度过高、物料长时间停留、传热不均 | 石油化工、煤化工反应釜 | 结构致密、硬度高，普通清洗方式难以剥离 |
| 催化剂残留 | 金属催化剂（如钯、铂、镍）、酸碱催化剂 | 催化反应后未完全分离，吸附于釜壁 | 医药合成、化工催化反应釜 | 易与釜壁形成化学吸附，常规清洗无法彻底去除 |
| 油污 / 脂类 | 矿物油、动植物油、合成油脂 | 设备制造残留、物料含油、维护过程污染 | 食品加工、医药乳化反应釜 | 与其他污染物结合形成复合污垢，不易清洗 |
| 锈垢 / 腐蚀产物 | Fe₂O₃、Fe₃O₄、金属氧化物 | 釜体材质氧化、介质腐蚀、停炉防护不当 | 碳钢 / 不锈钢反应釜、闲置设备 | 易嵌入釜壁缝隙，影响后续反应纯度 |
| 无机盐垢 | 碳酸钙、硫酸钙、磷酸盐 | 夹套冷却水硬度超标、物料中盐分结晶 | 夹套式反应釜、换热式反应釜 | 结晶致密，普通酸洗难以快速溶解 |
化学清洗技术（主流应用）：
溶剂清洗：采用专用有机溶剂（如乙醇、丙酮、N - 甲基吡咯烷酮（NMP）、专用清洗剂），通过溶解、渗透作用去除聚合物、油污、有机结焦物。例如上海蓝昌 LANCHANG-S01 溶剂清洗剂，针对树脂残留的溶解率达 99%，且无腐蚀性。
酸碱清洗：碱性清洗剂（氢氧化钠 + 表面活性剂复配）通过皂化、乳化作用除油；酸性清洗剂（柠檬酸、氨基磺酸、氢氟酸复配体系）通过溶解、络合作用去除锈垢、无机盐垢，同时添加高效缓蚀剂保护基材。
氧化分解清洗：采用氧化剂（过氧化氢、过硫酸钾）与催化剂复配体系，将顽固有机物、聚合物氧化分解为小分子物质，再通过漂洗排出，适用于炭化层、难溶聚合物清洗。
物理清洗技术（辅助 / 针对性应用）：
高压水射流清洗：利用 30-100MPa 高压水流，通过旋转喷嘴形成高速射流，冲击釜壁顽固结焦、结块污染物，适用于搪瓷、不锈钢反应釜的重度结垢清洗，上海蓝昌配备进口高压清洗设备，可实现釜内无死角冲洗。
PIG 清洗技术：针对反应釜夹套、内盘管等管道式结构，通过压缩空气推动 PIG 清管器，利用弹性刮擦作用清除管内壁垢层，结合化学清洗提升清洗效率（上海蓝昌专项技术，已应用于 500 + 夹套反应釜清洗）。
超声波清洗：利用 20-80kHz 超声波的空化效应，破坏污染物与釜壁的吸附力，辅助化学清洗去除微小残留、催化剂附着层，适用于精密反应釜、医药无菌反应釜。
钝化 / 预膜技术：
清洗后金属表面处于活性状态，需通过钝化处理形成致密防护膜。常用钝化剂为柠檬酸 + 过氧化氢体系、磷酸盐体系，在金属表面形成 Cr₂O₃、Fe₃O₄钝化膜，增强耐腐蚀性，延长设备使用寿命。
全维度系统评估：

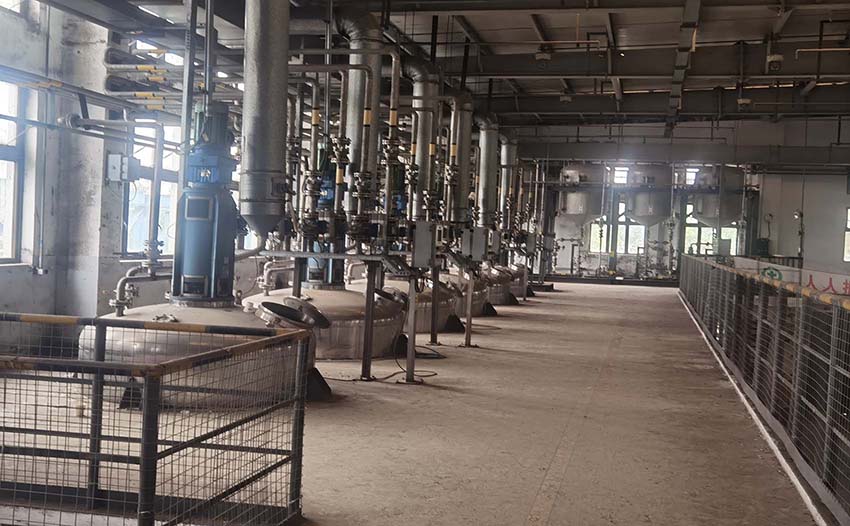

现场勘查：确认反应釜类型（搅拌式 / 夹套式 / 高压）、材质（316L 不锈钢 / 搪瓷 / 钛合金）、容积（50L-100m³）、结构（搅拌桨类型、夹套 / 内盘管分布）、运行年限及历史清洗记录；
污染物检测：通过取样分析（红外光谱、重量法）确定污染物类型（聚合物 / 结焦 / 锈垢）、成分及厚度（采用超声波测厚仪检测）；
风险识别：排查釜体腐蚀、搪瓷破损、搅拌桨变形等隐患，明确清洗重点（如夹套死角、搅拌桨根部）及合规要求（如医药行业需无菌清洗、食品行业需无残留）。
定制化方案设计：
上海蓝昌根据评估结果制定个性化方案，核心参数示例：
不锈钢聚合反应釜（聚合物残留 + 油污）：LANCHANG-S01 溶剂清洗（浓度 20%-30%，温度 40-50℃，浸泡 + 循环 2-4 小时）→ 碱性除油（浓度 5%-8%，温度 60-70℃，循环 1 小时）→ 漂洗→ 钝化（柠檬酸 + 过氧化氢体系，温度 50℃，循环 1.5 小时）；
搪瓷夹套反应釜（结焦 + 无机盐垢）：高压水射流预处理（压力 50MPa，冲洗 30 分钟）→ 酸性清洗（氨基磺酸 8%-10%+ 缓蚀剂 0.5%，温度 45℃，循环 3 小时）→ 中和漂洗→ 夹套 PIG 清洗→ 最终漂洗；
医药无菌反应釜（催化剂残留 + 微生物）：超声波辅助清洗（频率 40kHz）→ 柠檬酸清洗（浓度 10%，温度 35℃，循环 2 小时）→ 注射用水漂洗→ 钝化→ 无菌验证。
系统隔离与安全准备：
关闭反应釜与原料罐、管道、换热器的连接阀门，采用盲板隔离，避免清洗液污染其他系统；
拆除或保护釜体上的压力表、温度计、液位计等精密仪表，更换易腐蚀的密封件、橡胶制品；
安全置换：针对易燃易爆、有毒介质反应釜，采用氮气置换 3-5 次，检测釜内氧含量≤1%、有毒气体浓度低于职业接触限值后，方可进入下一步操作。
水冲洗与检漏：
采用工业水或纯化水（医药 / 食品行业）对釜内及夹套进行低压冲洗，去除表面浮尘、松散污垢，冲洗时间 10-15 分钟；
向夹套 / 内盘管注入清水，保压 0.3-0.5MPa，保压 30 分钟，检查是否存在泄漏，若有泄漏及时修补。
临时系统搭建：
搭建清洗循环系统，包括循环泵（扬程≥40m，流量匹配反应釜容积）、清洗槽（耐腐蚀材质）、过滤器（过滤精度≥50μm）、加热器（控温精度 ±2℃），确保清洗液在釜内及夹套形成闭环循环，无死角。
针对性清洗作业：
方案一：溶剂清洗（聚合物 / 有机残留）
方案二：酸碱清洗（锈垢 / 油污 / 无机盐垢）
方案三：高压水射流 + PIG 联合清洗（夹套 / 内盘管 + 重度结焦）
釜内高压冲洗：操作人员穿戴防护装备，使用高压清洗机从人孔进入，对釜内壁、搅拌桨、釜底等部位进行定点冲洗，冲击压力 50-80MPa，清除顽固结焦、结块；
夹套 PIG 清洗：根据夹套管径选择适配 PIG 清管器（泡沫型 / 橡胶型），通过压缩空气推动 PIG 从夹套一端进入，另一端排出，重复 2-3 次，清除管内壁垢层；
化学漂洗：注入中性清洗剂循环漂洗，去除残留污垢颗粒。
碱洗除油：注入碱性清洗剂，温度 60-70℃，循环 + 搅拌 1-2 小时，监测 pH 值（保持 11-13），直至含油量检测达标，排出废碱液；
酸洗除垢：注入酸性清洗剂，温度 40-50℃，循环 + 搅拌 2-4 小时，监测 Fe³+ 浓度和酸度，当 Fe³+ 浓度稳定、酸度下降至初始值 10% 以下时，酸洗达标，排出废酸液；
中间漂洗：用清水循环漂洗 1-2 小时，直至排出水 pH 值 6.5-7.5，无明显浑浊。
向反应釜内注入配制好的专用溶剂清洗剂，液位覆盖所有污染部位，启动搅拌桨（转速 30-50r/min），同时开启循环泵，形成 “浸泡 + 搅拌 + 循环” 协同清洗；
控制温度 40-60℃（根据溶剂特性调整），清洗时间 2-6 小时，期间每 30 分钟取样检测清洗剂中污染物含量，当含量趋于稳定时，视为清洗达标；
排出废溶剂，收集后进行环保处理（上海蓝昌提供废溶剂回收处置服务，符合危废处理标准）。
初步漂洗：用清水或工业水循环漂洗 1-2 小时，更换漂洗水 2-3 次，去除大部分残留清洗剂和溶解的污染物，排出水 pH 值稳定在 6.0-8.0。
精密漂洗（医药 / 食品行业）：采用纯化水或注射用水漂洗，循环流速≥1.5m/s，漂洗时间 1.5-2 小时，监测排出水的电导率（≤15μS/cm）、氯离子浓度（≤10μg/L）、化学残留（符合行业限值），确保无任何残留。
中和处理：若漂洗水 pH 值偏离标准，加入中和剂（酸洗液残留加碳酸钠，碱洗液残留加柠檬酸）调节 pH 值至 6.5-7.5，避免残留药剂腐蚀设备。
钝化液配制与循环：
药剂选择：不锈钢反应釜采用柠檬酸 + 过氧化氢体系（柠檬酸 5%-8%+ 过氧化氢 3%-5%），碳钢反应釜采用磷酸盐体系（磷酸三钠 2%-3%+ 三聚磷酸钠 1%），搪瓷反应釜无需钝化（仅做干燥防护）；
操作参数：钝化液温度 50-60℃，循环 + 搅拌 1-1.5 小时，确保钝化液均匀覆盖釜内所有金属表面，形成完整钝化膜。
钝化后处理：
排出钝化液，用纯化水进行最终漂洗（时间 10-15 分钟），然后启动反应釜搅拌桨，通入洁净压缩空气（露点≤-40℃）吹扫干燥，或采用低温烘炉（温度 80-120℃）烘干，避免钝化膜受潮失效。
清洗效果检测：
目视检查：打开人孔，观察釜内壁、搅拌桨、夹套进出口等部位，无可见残留、挂壁、污渍，金属表面呈现均匀本色，搪瓷表面无破损；
残留检测：采用擦拭法取样（医药 / 食品行业），通过高效液相色谱（HPLC）或离子色谱仪检测化学残留，结果需符合行业限值；
腐蚀检测：取出清洗过程中悬挂的腐蚀挂片，计算腐蚀速率，需符合 GB/T 25150 标准要求（不锈钢≤0.08g/m²・h）；
微生物检测（医药 / 食品行业）：取样检测釜内微生物限度，≤10CFU/100cm²，无致病菌检出。
文档记录：
上海蓝昌提供完整的清洗验证报告，包括：清洗方案、操作记录、药剂检测报告、腐蚀挂片数据、残留检测结果、清洗前后对比照片等，确保清洗过程可追溯、可审计，助力客户通过 GMP、FDA 等合规审核。
药剂选择的核心原则：
兼容性：不锈钢反应釜严禁使用含氯离子药剂，搪瓷反应釜避免使用强氧化性药剂（如浓硝酸），钛合金反应釜优先选择有机酸体系；
针对性：聚合物残留选专用溶剂清洗剂，结焦层选氧化分解型清洗剂，锈垢选络合型酸洗体系，医药 / 食品行业选符合 FDA 认证的食品级清洗剂；
环保性：优先选择无磷、低挥发、可降解的环保型药剂，降低废水处理成本，上海蓝昌所有清洗剂均通过环保检测，符合 GB 8978-1996 废水排放标准。
工艺参数的精准控制：
温度控制：溶剂清洗温度过高易导致溶剂挥发，过低则溶解效率下降（一般控制 40-60℃）；酸洗温度过高易引发腐蚀，控制 35-50℃；
时间控制：避免清洗时间过长导致设备腐蚀，或过短导致清洗不彻底，需根据污染物厚度和检测结果调整（一般 2-6 小时）；
搅拌 / 循环控制：清洗过程中保持搅拌桨运行（转速 30-50r/min）和循环泵开启，确保清洗剂均匀接触所有部位，消除清洗死角。
安全与环保防护：
安全操作：溶剂清洗时需开启通风设备，避免溶剂挥发气体积聚；高压清洗时操作人员需穿戴防冲击服、护目镜；进入釜内作业需办理受限空间作业许可证；
废水处理：清洗废水分类收集，酸性废水加碱中和（pH 值 6-9），含溶剂废水进行蒸馏回收，含重金属废水进行沉淀处理，达标后排放；
危废处置：废溶剂、废催化剂等危险废物，由上海蓝昌协同专业机构进行合规处置，确保无环保风险。
| 常见问题 | 产生原因 | 上海蓝昌解决方案 |
|---|---|---|
| 聚合物残留清洗不彻底 | 1. 清洗剂类型与聚合物不匹配；2. 清洗温度过低、时间不足；3. 搅拌不充分，存在死角 | 1. 更换专用溶剂清洗剂（如 LANCHANG-S01），针对特定聚合物优化配方；2. 升高温度至 45-60℃，延长清洗时间至 4-6 小时；3. 增加临时喷淋装置，优化搅拌转速，确保清洗剂覆盖死角 |
| 搪瓷反应釜表面出现划痕 / 破损 | 1. 高压水射流压力过高；2. 清洗过程中使用硬物刮擦；3. PIG 清管器选型不当 | 1. 降低高压冲洗压力至 30-50MPa，采用旋转柔性喷嘴；2. 严禁使用金属工具刮擦，采用塑料刮刀辅助清理；3. 选择软质泡沫 PIG 清管器，控制推进压力≤0.3MPa |
| 不锈钢反应釜出现点蚀 | 1. 清洗剂含氯离子超标；2. 缓蚀剂添加量不足；3. 酸洗时间过长 | 1. 更换无氯清洗剂，检测清洗液 Cl⁻浓度≤100mg/L；2. 补加高效缓蚀剂（LANCHANG-02），浓度≥0.5%；3. 缩短酸洗时间，实时监测腐蚀速率，超标立即终止清洗 |
| 清洗后产品纯度下降 | 1. 清洗剂残留；2. 漂洗不彻底；3. 钝化液残留 | 1. 选择易漂洗的清洗剂，优化漂洗流程；2. 增加漂洗次数（≥3 次），采用高流速漂洗（≥1.5m/s）；3. 钝化后用纯化水进行专项漂洗，检测残留指标达标后方可投入使用 |
| 夹套清洗后传热效率提升不明显 | 1. 夹套内存在清洗死角；2. 垢层未彻底剥离；3. 漂洗不彻底导致二次结垢 | 1. 采用 “PIG 清洗 + 化学循环清洗” 联合工艺，清除死角垢层；2. 优化酸洗参数（提高浓度 / 温度），延长循环时间；3. 增加夹套漂洗流速和时间，确保无残留污垢颗粒 |
针对不同行业（化工、医药、食品、新材料）、不同反应釜类型（搅拌式、夹套式、高压、无菌）及不同污染物（聚合物、结焦、催化剂、锈垢），提供 “一釜一策” 定制方案，确保清洗效果与产品质量兼容；
拥有专业研发团队，可根据客户特殊需求（如低温清洗、无菌清洗、快速清洗）研发定制化药剂和工艺，例如针对医药行业无菌反应釜的无残留清洗方案、针对化工聚合反应釜的高效溶剂清洗体系。
所有清洗药剂均通过权威机构检测，符合 GMP、FDA、食品接触材料等行业标准，提供完整的质量检测报告、安全说明书和合规证明，确保客户通过监管部门审核；
建立 “评估 - 方案 - 施工 - 检测 - 报告” 全流程标准化体系，所有操作严格遵循《压力容器安全技术监察规程》《化工安全操作规程》，确保清洗过程安全、合规、可追溯。
施工团队均持有化工设备清洗资质、受限空间作业证、高压作业证等专项资质，平均从业年限≥8 年，熟悉各类反应釜结构特点和清洗工艺，可高效处理复杂清洗场景；
配备先进的检测设备，包括离子色谱仪、HPLC、超声波测厚仪、腐蚀速率监测仪、微生物检测仪等，可实时监测清洗过程中的各项指标，确保清洗效果和设备安全；
拥有全套专业设备，包括进口高压清洗机、PIG 清管系统、超声波清洗设备、定制化循环清洗装置等，可满足不同规模、不同类型反应釜的清洗需求。
某大型化工企业（聚合反应釜，容积 50m³）：采用 LANCHANG-S01 溶剂清洗 + 高压水射流联合工艺，清除 PVC 聚合物残留，除垢率达 99.2%，清洗后反应效率提升 15%，年节约生产成本 300 万元；
某医药企业（无菌反应釜，316L 不锈钢）：采用超声波辅助 + 柠檬酸清洗 + 注射用水漂洗工艺，无残留、无菌化处理，通过 GMP 认证审核，微生物限度≤5CFU/100cm²；
某食品企业（搪瓷反应釜，油脂残留 + 无机盐垢）：采用碱性除油 + 氨基磺酸酸洗工艺，避免搪瓷破损，清洗后产品合格率从 92% 提升至 99.5%。
