在工业生产与基础设施运维领域，管道作为核心输送载体，其内壁清洁度直接关系到输送效率、生产安全与资产寿命。长期运行过程中，管道内壁易积累铁锈、水垢、蜡质、结焦、生物粘泥及施工残留杂质等污染物，不仅会增大流动阻力、降低输送能力，还可能引发局部腐蚀、介质污染等问题，严重时甚至导致管道穿孔泄漏，造成重大经济损失与安全隐患。PIG（Pipeline Inspection Gauge/Go-devil）清洗技术作为一种高效、安全、环保的管道清洁方案，凭借其独特的工作原理与广泛的适配性，已成为石油化工、市政管网、电力能源等行业管道维护的核心技术之一。本文将从技术基础、核心设备、操作流程、应用场景、技术优势、行业标准、常见问题及发展趋势等方面，对PIG清洗技术进行全面系统的介绍。
一、PIG清洗技术基础认知
1.1 定义与核心内涵
PIG清洗技术是指利用清管器（俗称“PIG”）作为执行载体，借助管道内输送介质（如天然气、原油、水、压缩空气等）产生的压差作为驱动力，使清管器在管道内部沿轴线行进，通过其与管道内壁的过盈配合产生挤压、刮削、摩擦等物理作用，实现管道内壁沉积物清除、介质隔离或管道状态检测的一种物理清洗技术。与传统化学清洗、人工清洗等方式相比，PIG清洗具有无需大量化学药剂、对管道损伤小、清洗效率高、可实现不停输作业等显著优势，尤其适用于长距离、大口径及复杂工况下的管道清洁任务。
1.2 核心工作原理
PIG清洗的核心原理基于“过盈配合密封+介质压差驱动+物理作用去污”的协同机制，具体可分为三个关键环节：
首先是密封形成环节。根据待清洗管道的实际内径，选择直径略大于管道内径（即“过盈量”）的清管器，通常过盈量控制在3%-15%之间，具体数值需根据管道材质、污垢类型及工况调整。清管器通过自身弹性密封部件（如皮碗、泡沫体、直板等）与管道内壁紧密贴合，形成有效密封，阻断前后介质的流通通道。
其次是动力驱动环节。利用管道内输送介质的压力差，在清管器后方形成高压区、前方形成低压区，高压介质推动清管器沿管道轴线向前行进。行进速度可通过调节介质压力进行控制，一般保持在0.5-3m/s，确保清管器与管壁有足够的作用时间，同时避免速度过快导致设备损坏或污垢飞溅。
最后是去污清洁环节。清管器在行进过程中，通过密封部件的边缘刮削、本体挤压摩擦，或搭载的专用去污部件（如钢刷、刮板、铁钉等）的强力切削，将管道内壁附着的铁锈、水垢、蜡质等沉积物剥离、破碎，并推动其随清管器一同前进，最终从管道末端排出，实现管道内壁的深度清洁。部分高端清管器还可同步搭载传感器与定位设备，在清洗过程中完成管道壁厚检测、腐蚀缺陷排查、内径变形监测等附加功能。
1.3 技术发展历程
PIG清洗技术的发展可追溯至20世纪初，最初主要用于石油输送管道的清蜡作业，早期清管器为简单的球形橡胶体，结构简陋、功能单一。随着工业管道技术的发展，尤其是长距离油气管道、市政管网的大规模建设，PIG清洗技术逐步升级：20世纪中期，出现了带有金属骨架的皮碗式清管器，提升了密封性能与去污能力；20世纪后期，聚氨酯等高性能材料的应用推动了泡沫清管器、组合式清管器的研发，扩大了技术的适用范围；进入21世纪，智能化成为核心发展方向，搭载物联网、AI检测技术的智能PIG应运而生，实现了“清洗-检测-数据反馈”的一体化作业，大幅提升了管道维护的精准性与智能化水平。如今，PIG清洗技术已形成涵盖材料研发、设备制造、工艺设计、标准规范的完整技术体系，成为全球工业管道清洁领域的主流技术。
二、PIG清洗核心设备系统
PIG清洗系统由核心执行设备（清管器）、辅助设备（发射/接收装置）、监测设备（定位与状态监控系统）及配套设备（介质调节、污物处理设备）组成，各部分协同工作，确保清洗作业的高效、安全运行。
2.1 核心设备：清管器（PIG）的分类与特性
清管器作为PIG清洗技术的核心，根据结构形式、材质特性及功能需求，可分为多种类型，不同类型清管器适配不同的管道工况与清洗目标。以下为工业领域常用的清管器类型：
2.1.1 按结构形式分类
1. 皮碗式清管器：由钢性骨架、碗状密封部件（皮碗）及必要的功能配件组成，皮碗数量通常为2-8片，通过法兰与骨架连接。其核心优势在于密封性能优异、刮削力度强，可通过调节皮碗数量与过盈量适配不同管径与污垢类型，适用于原油管道清蜡、化工管道除垢、新建管道吹扫等常规作业。根据皮碗材质的不同，可耐受-30℃至120℃的温度范围，耐压能力可达10MPa，是目前应用最广泛的基础型清管器。
2. 直板式清管器：采用金属支撑环与平板状密封部件（直板）组合结构，密封直板数量为2-6片，与管道内壁接触面积大，清扫均匀性好，且可实现双向行走，不易发生卡堵。其独特的结构设计使其特别适用于大口径管道（直径300mm以上）、海底管道等特殊工况，常搭配刷毛使用，增强细小杂质的清理效果。
3. 组合式清管器：融合了皮碗式与直板式清管器的结构优势，同时配备碗状与平板状密封部件，兼具优异的通过性与清洁效果。其皮碗数量通常为2-6片，直板数量为2-6片，可根据管道内污垢复杂度灵活调整结构配置，适用于污垢成分复杂、管道管件较多（如弯头、三通）的复杂管网清洗作业。
4. 泡沫式清管器：由聚氨酯发泡材料制成，部分产品表面涂覆耐磨涂层或搭载钢刷、钢钉等去污部件。其核心优势在于弹性优异，收缩比可达35%以上，最大变形量≥40%，可轻松通过1.5D以下的小曲率半径弯头、变径管等复杂管件，实现无死角清洗。若发生卡堵，可通过提高介质压力将其胀碎，避免管道堵塞风险，特别适用于结垢不均匀、管件复杂的管线。其直径覆盖范围广，从D5mm至D3000mm，几乎可满足所有工业管道的口径需求。
5. 专用功能型清管器：针对特殊清洗需求设计的专用设备，主要包括：①除锈清管器：在皮碗式清管器前端增设钢丝轮或尼龙刷，用于新建管道内壁除锈、旧管道修复前的表面处理；②测量清管器：配备由硬铝制成的测径板，可在清洗过程中检测管道内径变形、凹陷等缺陷，是新建管道验收的关键设备；③旋转吹扫清管器：在前端设置偏心吹扫口，行进过程中产生旋转力矩，使皮碗均匀磨损，适用于长距离大口径输油管道的凝油清除与除蜡作业；④强力除垢器：由钢丝刷、锯齿形刮板及牵引骨架组成，通过卷扬机牵引行进，专门用于清除老管道内壁的硬垢、结焦，为管道内衬修复做准备。
2.1.2 按材质特性分类
1. 橡胶类清管器：密封部件采用丁腈橡胶（NBR）、氟橡胶等材质，邵氏硬度60-90A，具有良好的弹性与耐油性，适用于常温、常规介质管道的清洁，成本较低，性价比高。
2. 聚氨酯类清管器：采用聚氨酯发泡或浇筑材料制成，邵氏硬度70-90A，断裂伸长率≥600%，撕裂强度＞120kN/m，阿克隆磨耗＜0.02cm³/1.61Km，具有高强度、高耐磨性、耐高低温及耐腐蚀性等优势，适用于高温、高压、腐蚀性介质等恶劣工况，是目前中高端PIG清洗设备的主流材质。
3. 钢性骨架类清管器：骨架采用碳素结构钢（Q235A、Q235B、20#、45#等）或不锈钢（06Cr19Ni10）制成，表面无锈蚀、毛刺，焊缝处无焊渣残留，为密封部件与功能配件提供稳定支撑，适用于高压、大口径管道的高强度清洗作业。
2.1.3 按功能需求分类
1. 基础清洁型：主要用于管道内壁沉积物的清除，如铁锈、泥沙、蜡质、生物粘泥等，是最常用的清管器类型，包括普通皮碗式、泡沫式清管器等。
2. 介质隔离型：配备高性能密封部件，用于管道内不同介质的隔离与切换，如原油输送后切换清水清洗时的介质分隔，或产品输送过程中的批次隔离，避免不同介质混合污染。
3. 检测一体化型（智能PIG）：搭载无线电发射机、壁厚传感器、腐蚀检测仪、定位芯片等设备，在清洗过程中同步采集管道内壁腐蚀情况、管径变形、壁厚变化等数据，通过远程传输实现数据实时分析，为管道预防性维护提供精准数据支持。
2.2 辅助设备：发射与接收装置
发射与接收装置是清管器进入与退出管道的关键通道，通常安装在管道的起点（发射站）与终点（接收站），其结构设计需满足清管器的快速投放、安全回收及管道的正常输送需求。
1. 发射装置：主要由发射筒、快开盲板、进出口阀门、压力监测仪表组成。发射筒内径与待清洗管道内径匹配，长度为清管器总长的1.5-2倍，确保清管器平稳进入管道。作业时，先关闭管道主阀门，打开发射筒快开盲板，将清管器放入发射筒，关闭盲板后，缓慢开启进出口阀门，利用介质压力将清管器推入管道主线路，完成发射作业。
2. 接收装置：结构与发射装置类似，增加了污物收集与排放接口，用于回收清管器及被清除的沉积物。接收筒内设有缓冲装置，避免清管器高速冲入时造成设备损坏；底部设有排污口，可将收集的污物导入专用处理设备，避免环境污染。作业结束后，关闭接收装置前端阀门，打开盲板回收清管器，清理污物后完成作业。
对于无法停机的连续输送管道，发射与接收装置采用旁通设计，通过切换阀门实现“不停输投放/回收”，确保生产作业的连续性。
2.3 监测设备：定位与状态监控系统
为确保清管器在管道内的运行安全，避免卡堵、偏离轨道等问题，PIG清洗作业需配备专业的监测系统，核心包括定位系统与状态监控系统：
1. 定位系统：由安装在清管器内部的低频发射机与管道外部的接收仪组成。发射机按固定频率发射低频信号，接收仪通过地面接收信号，实时定位清管器的行进位置、速度及运行轨迹。对于埋地管道，定位精度可控制在±1米范围内，确保操作人员及时掌握清管器状态。
2. 状态监控系统：通过安装在管道沿线的压力传感器、流量传感器，实时监测管道内介质压力、流量的变化。若清管器发生卡堵，其前方介质压力会急剧升高、流量骤降，系统可及时发出报警信号，操作人员可通过调节介质压力、反向推送等方式处理卡堵问题，避免管道超压损坏。
2.4 配套设备：介质调节与污物处理设备
1. 介质调节设备：包括增压泵、减压阀、流量调节阀等，用于调节驱动介质的压力、流量，控制清管器的行进速度。例如，在污垢较厚的管道清洗中，通过增压泵提高介质压力，增强清管器的刮削力度；在精密管道清洗中，通过减压阀降低压力，避免管道损伤。
2. 污物处理设备：用于收集、处理清洗作业中排出的沉积物与污水，避免环境污染。根据污物类型，可配备过滤装置、沉淀罐、固液分离设备等，对于含油、含化学污染物的污物，需经过专业处理达标后再排放，符合环保要求。
三、PIG清洗操作流程与技术规范
PIG清洗作业是一项系统性工程，需严格遵循“前期勘察-方案设计-设备准备-作业实施-后期处理”的流程，同时符合行业技术标准，确保作业安全、高效。
3.1 前期勘察与方案设计
前期勘察是确保清洗方案科学性的基础，核心内容包括：①管道基础参数勘察：明确管道内径、长度、材质（钢管、不锈钢管、复合管等）、沿线管件（弯头、三通、阀门）数量及位置，测量管道实际内径偏差，确定清管器的过盈量；②污垢特性分析：通过管道取样、检测，明确内壁沉积物类型（铁锈、水垢、蜡质、结焦等）、厚度及分布情况，判断污垢的硬度与附着力；③工况参数收集：了解管道内输送介质类型、温度、压力，确定清管器的材质耐受要求与驱动介质选择；④安全风险评估：排查管道沿线的安全隐患，如管道腐蚀点、薄弱环节，制定应急预案。
基于勘察结果，制定详细的清洗方案，明确清管器类型、过盈量参数、驱动介质压力与流量、作业时间、监测点位设置、安全防护措施及污物处理方案等核心内容。
3.2 设备准备与调试
1. 清管器选型与检查：根据清洗方案选择适配的清管器，检查清管器的密封部件（皮碗、泡沫体）是否完好，无气泡、裂痕，邵氏硬度符合要求；钢性骨架无变形、锈蚀，焊缝无缺陷；功能配件（钢刷、测径板、发射机）安装牢固、性能正常。
2. 辅助设备调试：检查发射/接收装置的阀门、盲板密封性能，确保无泄漏；调试定位系统与状态监控系统，确保信号传输稳定、数据准确；检查增压泵、减压阀等介质调节设备的运行状态，确保压力、流量调节精准。
3. 安全设备准备：配备压力表、安全阀、报警装置等安全设备，确保管道压力不超过额定值；准备消防器材、应急救援设备及个人防护装备（安全帽、防护手套、防毒面具等），应对突发安全事件。
3.3 作业实施流程
1. 管道预处理：关闭管道沿线无关阀门，隔离作业区域；若管道内存在易燃易爆介质，需进行氮气置换，确保管道内氧含量符合安全标准；打开管道末端的排污阀，排出部分介质与浮渣，为清管器运行创造条件。

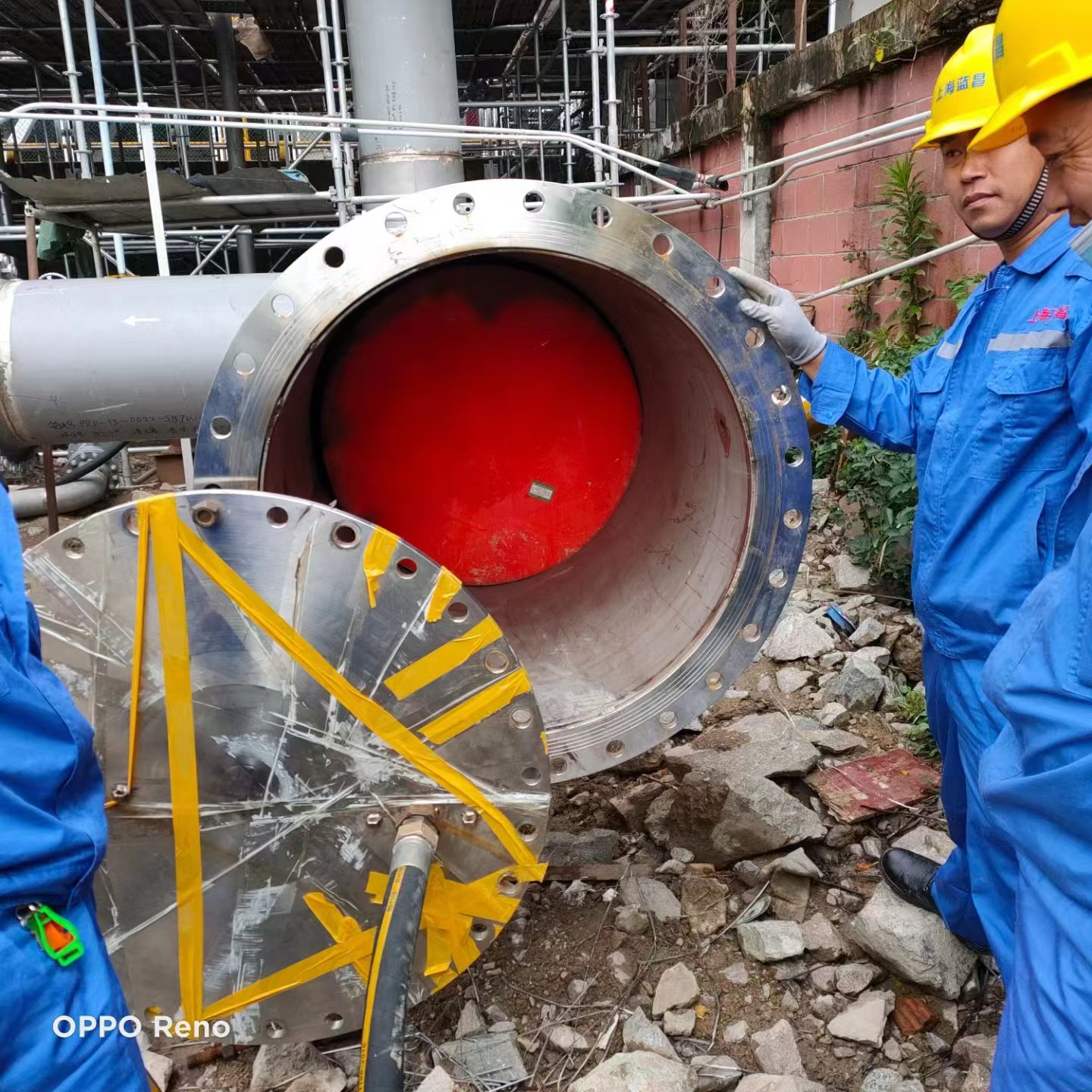

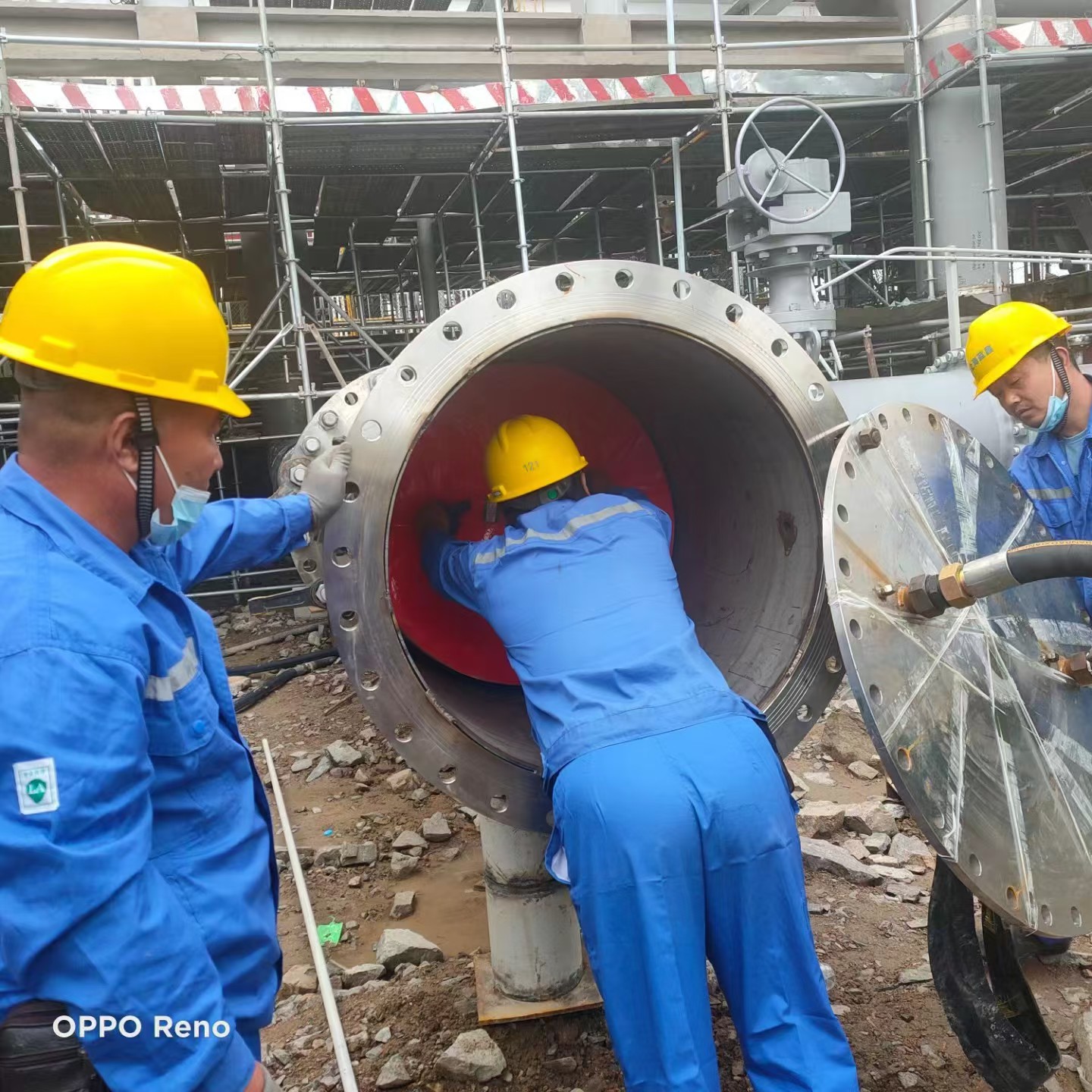

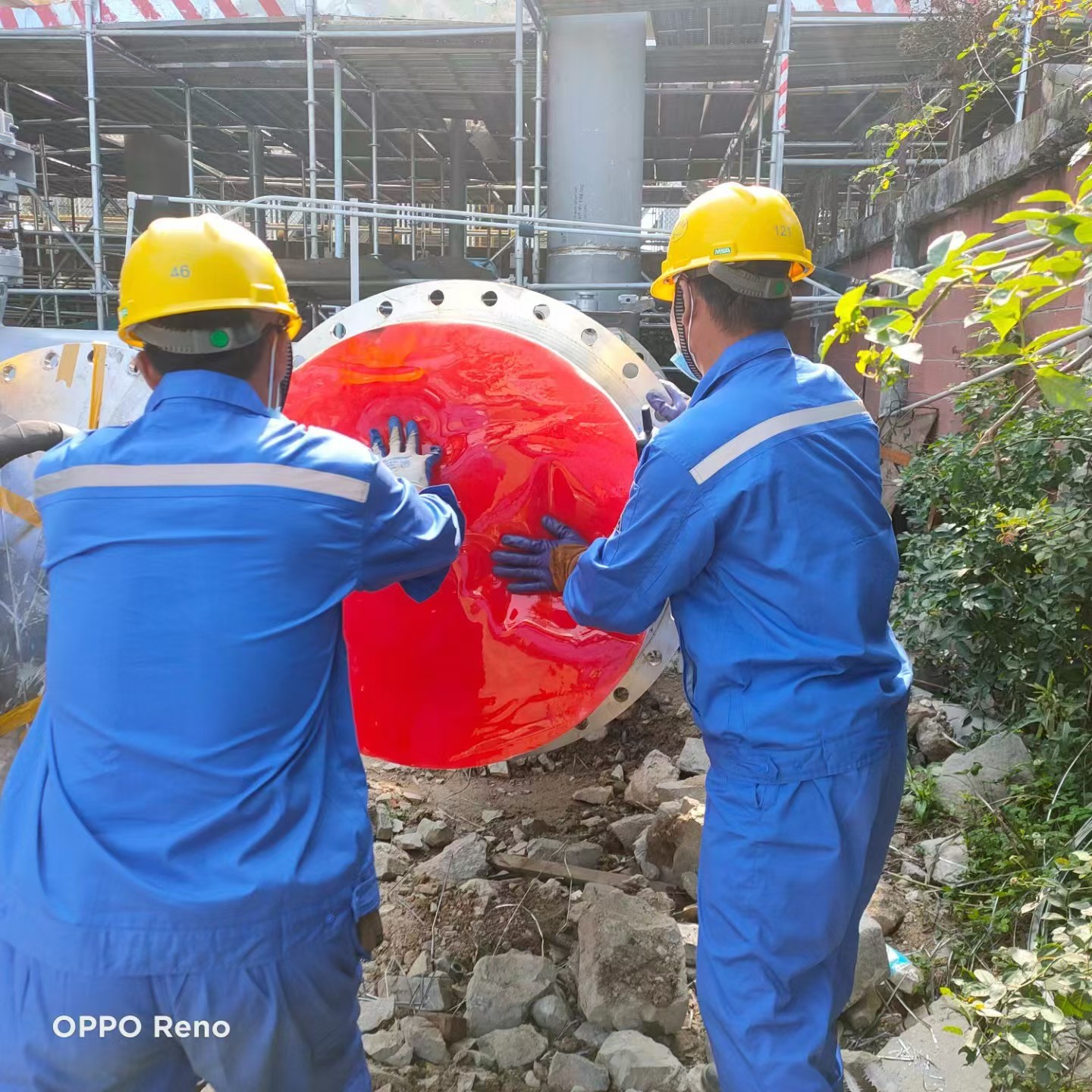

2. 清管器投放（发射）：打开发射装置快开盲板，将清管器平稳放入发射筒，确保清管器方向正确（刮削面朝向行进方向）；关闭盲板并紧固，检查密封性能；缓慢开启发射装置与主管道连接的阀门，利用介质压力将清管器推入管道，同时记录发射时间与初始压力。
3. 运行监测与控制：启动定位系统与状态监控系统，实时跟踪清管器的行进位置、速度，监测管道压力、流量变化。若发现清管器速度过快或过慢，通过调节介质压力、流量进行控制；若出现压力异常升高，立即排查是否存在卡堵，必要时采取反向推送、泄压等应急措施。
4. 清管器回收与污物处理：当清管器到达管道末端时，接收装置的压力会出现明显波动，此时关闭接收装置前端阀门，打开盲板回收清管器；开启排污阀，将管道内的沉积物与污水排入污物处理设备，进行过滤、分离等处理，确保达标排放。
5. 管道复检：清洗作业完成后，通过管道内窥镜、压力测试等方式检查管道内壁清洁度与管道密封性。若清洁度未达到要求，需分析原因，调整清管器类型或参数，进行二次清洗；若管道存在泄漏、变形等问题，及时进行修复。
3.4 技术规范与安全要求
PIG清洗作业需严格遵循行业标准与安全规范，核心要求包括：
1. 设备技术规范：清管器的过盈量需严格控制，钢性骨架清管器过盈量一般为3%-5%，泡沫清管器过盈量可根据污垢厚度调整至10%-15%；清管器总长度应为管道实际内径的1.1-1.3倍，有效密封长度为管道内径的1.05-1.1倍，确保密封性能与行进稳定性。
2. 作业安全要求：作业前需对操作人员进行安全培训，明确操作流程与应急处置方案；作业过程中，管道沿线设置警示标识，禁止无关人员进入；对于高压、高温管道，需待管道降温、泄压后再进行作业；若管道内输送有毒、腐蚀性介质，需配备专业防护装备，避免人员中毒或腐蚀伤害。
3. 环保要求：清洗产生的污物需分类处理，含油、含重金属等污染物需经过专业处理达标后排放，严禁直接排放造成环境污染；清洗废水需经过沉淀、过滤等处理，符合当地污水排放标准。
四、PIG清洗技术的主要应用领域
凭借高效、安全、环保的技术优势，PIG清洗技术已广泛应用于石油化工、市政管网、电力能源、冶金、食品加工等多个行业，适配不同类型管道的清洁需求，以下为核心应用领域介绍：
4.1 石油化工行业
石油化工行业是PIG清洗技术的主要应用领域，核心应用场景包括：①原油长输管道清蜡：原油在输送过程中，蜡质易在管道内壁沉积，导致输送阻力增大，采用皮碗式、旋转吹扫式清管器可高效清除蜡质，恢复管道输送能力，降低泵送能耗；②化工工艺管道除垢：化工管道输送的介质多为腐蚀性强、成分复杂的物料，易形成结焦、污垢，采用聚氨酯材质的组合式清管器，可在常温、常压下完成清洗，避免化学清洗对管道的腐蚀；③新建管道投产前吹扫：新建油气管道、化工管道在施工过程中会残留焊渣、泥沙、铁锈等杂质，采用泡沫清管器或基础型皮碗清管器进行吹扫，可清除杂质，确保后续介质输送的纯度。
案例：某大型原油长输管道（直径800mm，长度500km）长期运行后，蜡质沉积厚度达5-10mm，输送效率下降30%。采用旋转吹扫式清管器配合智能定位系统进行清洗，作业时间仅需48小时，清洗后管道内壁蜡质残留量＜0.5mm，输送效率恢复至设计标准，每年可节约泵送能耗约200万元。
4.2 市政管网行业
市政管网（给排水管道、燃气管道）的清洁维护直接关系到城市公共服务的稳定运行，PIG清洗技术在此领域的应用优势显著：①城市供水管网除垢：供水管网内壁易形成铁锈、生物粘泥、水垢，导致水质下降、水压不足，采用直板式清管器配合高压水驱动，可高效清除污垢，改善水质，降低管网漏损率；②燃气管网清洁：天然气管道内的杂质（如硫化物、粉尘）易堵塞阀门、仪表，采用泡沫清管器进行定期清洁，可确保燃气输送安全；③排污管道疏通：市政排污管道内的粪渣、油污、杂物易造成堵塞，采用强力除垢型清管器配合高压介质驱动，可快速疏通管道，避免污水淤积与异味扩散。
案例：某城市老旧供水管网（直径300mm，长度20km）因铁锈、水垢沉积，部分管段水流速度下降至0.8m/s，末端用户水压不足。采用组合式清管器进行清洗，清洗后管道内壁污垢清除率达95%以上，水流速度恢复至1.5m/s，末端水压提升0.2MPa，水质达标率从92%提升至99%。
4.3 电力能源行业
电力行业管道（如锅炉给水管道、凝汽器管道、输灰管道）的清洁度直接影响设备运行效率与安全，PIG清洗技术的应用主要包括：①锅炉给水管道除垢：锅炉给水管道内壁的水垢会降低传热效率，增加能耗，甚至引发管道爆管风险，采用耐高温、耐腐蚀的聚氨酯皮碗清管器进行清洗，可清除水垢，确保锅炉安全运行；②凝汽器管道清洁：凝汽器管道内的生物粘泥、泥沙易导致换热效率下降，采用泡沫清管器配合化学辅助清洗（少量环保型除垢剂），可快速清除污垢，提升凝汽器真空度，降低发电煤耗；③输灰管道疏通：火电企业输灰管道内的粉煤灰易沉积堵塞，采用强力除垢型清管器进行疏通，可确保输灰系统的稳定运行。
4.4 其他行业应用
1. 冶金行业：冶金企业的冷却水管、液压管道内壁易形成铁锈、油泥，采用PIG清洗技术可高效清除污垢，确保设备冷却效果与液压系统的稳定运行；
2. 食品加工行业：食品加工管道（如饮料输送管道、乳制品管道）需保持极高的清洁度，采用食品级橡胶材质的清管器，可在无化学污染的前提下完成清洁，符合食品卫生标准；
3. 船舶行业：船舶燃油管道、海水冷却管道易受海洋生物附着、油垢沉积影响，采用耐腐蚀、抗冲击的清管器进行定期清洗，可延长管道寿命，确保船舶动力系统的稳定运行。
五、PIG清洗技术的优势与局限性
5.1 核心技术优势
与传统管道清洗技术（如人工清洗、化学清洗、高压水射流清洗）相比，PIG清洗技术具有以下显著优势：
1. 高效性：清管器在介质驱动下可连续行进，清洗速度快、范围广，尤其适用于长距离管道清洗，单台清管器可完成数公里甚至数百公里管道的清洁作业，效率是人工清洗的10-20倍；
2. 安全性高：采用物理清洗方式，无需使用大量化学药剂，避免了化学药剂对管道的腐蚀、对操作人员的伤害及对环境的污染；同时，通过智能监测系统可实时掌握作业状态，降低安全风险；
3. 适配性广：清管器类型多样，可适配不同管径（D5mm-D3000mm）、不同材质（钢管、不锈钢管、复合管）的管道，且可通过复杂管件（弯头、三通、变径管），实现无死角清洗；
4. 经济性好：清洗作业对生产干扰小，部分场景可实现不停输作业，减少停产损失；同时，清管器可重复使用，耗材成本低，长期运维成本远低于传统清洗技术；
5. 兼具附加功能：智能PIG可在清洗过程中同步完成管道检测，及时发现管道腐蚀、变形等隐患，为管道预防性维护提供数据支持，实现“清洁+检测”一体化，提升管道运维水平。
5.2 技术局限性
尽管PIG清洗技术优势显著，但在特定工况下仍存在局限性，需结合实际情况合理应用：
1. 对管道基础条件有要求：管道若存在严重变形、塌陷、焊缝凸起等缺陷，可能导致清管器卡堵，因此作业前需对管道进行全面勘察，确保管道具备基本的通行条件；
2. 对极顽固污垢清洁效果有限：对于厚度过大（超过20mm）、硬度极高的结焦、硬垢，单纯依靠PIG物理清洗可能无法达到理想效果，需结合化学预处理或高压水射流清洗等方式协同作业；
3. 小口径精密管道应用受限：对于直径小于5mm的精密管道，现有清管器难以适配，且易造成管道堵塞，需采用其他专用清洗技术；
4. 初始设备投入较高：智能PIG、发射/接收装置等设备的初始购置成本较高，对于小型企业或短期运维项目，前期投入压力较大。
六、PIG清洗行业标准与规范
为确保PIG清洗技术的规范应用，国内外已制定了一系列行业标准与规范，涵盖清管器设计制造、作业流程、安全防护等多个方面，为技术的推广与应用提供了权威依据。
6.1 国内标准
1. 团体标准《钢性骨架清管器》（T/QX XXX—XXXX 征求意见稿）：由中国工业清洗协会发布，明确了钢性骨架清管器的术语定义、产品分类、技术要求、试验方法、检验规则及包装运输要求。其中，对清管器的材料选择（如钢性骨架采用Q235A、20#碳素钢或06Cr19Ni10不锈钢）、密封部件性能（邵氏硬度70-90A，断裂伸长率≥600%）、尺寸精度（过盈量3%-5%）等核心指标作出了详细规定。
2. 国家标准《油气长输管道清管技术规范》（GB/T XXXX-XXXX）：适用于油气长输管道的清管作业，规定了清管器选型、作业流程、监测要求、安全防护及质量验收标准，是石油化工行业PIG清洗作业的核心参考标准。
3. 市政行业标准《城镇供水管网清洗技术规程》：明确了市政供水管网采用PIG清洗技术的适用条件、作业流程、质量控制及环保要求，为城市供水管网的清洁维护提供了规范依据。
6.2 国际标准
1. ISO 23781:2021《Pipeline transportation systems — Pigging systems — Design and operation》：国际标准化组织发布，涵盖了PIG清洗系统的设计、设备选型、作业操作、安全防护及维护管理等内容，适用于全球范围内各类工业管道的PIG清洗作业。
2. API Spec 1160《Pigging Systems for Liquid Petroleum Pipelines》：美国石油学会标准，专门针对液态石油管道的PIG清洗系统制定，对清管器的性能要求、发射/接收装置的设计、作业安全等作出了详细规定，是国际石油行业广泛采用的标准。
七、PIG清洗常见问题及解决对策
在PIG清洗作业中，受管道工况、设备选型、操作流程等因素影响，可能会出现一些常见问题，需及时采取针对性措施解决，确保作业顺利进行。
7.1 清管器卡堵
1. 原因分析：管道存在严重变形、塌陷或焊缝凸起；清管器过盈量过大，无法通过管件；管道内存在大块杂质（如施工遗留的石块、木棒），阻挡清管器行进；清管器密封部件损坏，失去驱动动力。
2. 解决对策：作业前全面勘察管道，修复严重变形、塌陷的管段，清除管道内的大块杂质；合理选择清管器过盈量，复杂管件区域选用弹性好的泡沫清管器；作业中若发生卡堵，通过定位系统确定卡堵位置，采用“增压推送+反向泄压”的方式尝试疏通；若疏通无效，可在卡堵位置开设临时作业口，取出清管器后修复管道。
7.2 清洗效果不佳
1. 原因分析：清管器类型选型不当，与污垢特性不匹配（如用基础型清管器清洗硬垢）；过盈量不足，与管道内壁贴合不紧密，刮削力度不够；清管器行进速度过快，与管壁作用时间不足；管道内污垢分布不均，部分区域未得到有效清洁。
2. 解决对策：根据污垢类型选择适配的清管器（如硬垢选用带钢刷的强力除垢型清管器）；调整清管器过盈量，确保密封性能与刮削力度；通过调节介质压力控制清管器行进速度，延长作用时间；对清洗效果不佳的管段，采用“二次清洗+不同类型清管器组合清洗”的方式提升清洁度。
7.3 管道泄漏
1. 原因分析：管道本身存在腐蚀点、薄弱环节，清洗过程中介质压力作用下发生泄漏；清管器行进速度过快，对管道弯头、阀门等部位造成冲击损坏；发射/接收装置密封部件老化，导致介质泄漏。
2. 解决对策：作业前对管道进行压力测试与腐蚀检测，修复薄弱环节；控制清管器行进速度，避免冲击损坏；定期检查发射/接收装置的密封部件，及时更换老化部件；作业中若发现泄漏，立即停止作业，泄压后修复泄漏点。
7.4 定位系统信号丢失
1. 原因分析：清管器内发射机电池电量不足；管道沿线存在强电磁干扰，影响信号传输；发射机安装不当，信号发射方向偏差。
2. 解决对策：作业前检查发射机电池电量，确保满电运行；避开强电磁干扰区域，或采用抗干扰能力强的定位设备；正确安装发射机，确保信号发射方向朝向地面接收仪。
八、PIG清洗技术的发展趋势
随着工业智能化、绿色化发展需求的提升，PIG清洗技术正朝着智能化、定制化、绿色化、一体化方向发展，未来将在技术创新、应用拓展等方面实现更大突破。
8.1 智能化水平持续提升
智能PIG将成为核心发展方向，通过搭载AI算法、物联网传感器、高清摄像头等设备，实现“感知-分析-决策-执行”的闭环作业。例如，利用AI算法预判管道内结垢位置与厚度，自动调整清管器的行进速度与刮削力度；通过高清摄像头实时传输管道内壁图像，结合图像识别技术精准定位腐蚀、缺陷位置；借助5G技术实现清洗数据的实时远程传输，操作人员可通过云端平台监控作业状态，实现远程操控。
8.2 定制化解决方案成为主流
针对不同行业、不同工况的个性化需求，定制化PIG清洗解决方案将逐步普及。例如，针对核工业管道的高温、高辐射工况，研发耐高温、防辐射的专用清管器；针对食品加工行业的卫生要求，开发食品级全不锈钢清管器；针对复杂管网的清洁需求，设计可自主规避障碍、调整行进路线的智能清管器。同时，结合管道的运行数据，提供“定期检测-定制清洗-维保建议”的全链条服务，提升管道运维的精准性。
8.3 绿色化技术创新加速
在环保政策日益严格的背景下，PIG清洗技术将进一步强化绿色化特性。一方面，研发可降解、环保型清管器材料，减少设备报废后的环境压力；另一方面，优化清洗工艺，实现驱动介质的循环利用，减少水资源、能源消耗；同时，完善污物处理技术，实现沉积物的资源化回收（如石油管道清蜡产生的蜡质回收再利用），推动“清洁-环保-资源回收”的绿色发展模式。
8.4 应用领域不断拓展
未来，PIG清洗技术将逐步拓展至核工业、国防科技、深海管道等高端领域。例如，用于核电厂冷却管道的清洁与检测，确保核设施的安全运行；用于深海油气管道的清管作业，应对高压、低温、复杂地形的挑战；用于城市综合管廊内多类型管道的集中清洁，提升管廊运维效率。同时，随着小型化、精密化清管器的研发，其在微电子、医疗器械等精密管道清洗领域的应用也将逐步实现突破。
九、结语
PIG清洗技术作为一种高效、安全、环保的管道清洁技术，已成为工业管道运维的核心支撑技术，在石油化工、市政管网、电力能源等多个行业发挥着不可替代的作用。随着技术的不断创新，尤其是智能化、定制化、绿色化技术的发展，PIG清洗技术将进一步提升管道维护的精准性、安全性与经济性，为工业生产的高效运行与基础设施的稳定运维提供更有力的保障。
对于企业而言，合理应用PIG清洗技术，不仅能有效提升管道输送效率、延长管道寿命、降低运维成本，还能助力企业实现绿色生产、安全发展的目标。未来，随着行业标准的不断完善与技术的持续升级，PIG清洗技术将在工业现代化发展中展现出更广阔的应用前景。
