干冰清洗是一种基于物理清洗原理的绿色环保清洗技术，核心逻辑是利用干冰（固态二氧化碳）的低温特性与高速冲击能量，结合干冰升华无残留的优势，实现对物体表面污垢的高效剥离与清除。该技术无需使用化学清洗剂，清洗过程中干冰直接升华成二氧化碳气体，无废水、废渣产生，具备清洗效率高、对基材无损伤、不影响设备运行、环保无污染等核心优势，已广泛应用于工业设备维护、汽车制造、航空航天、食品加工、电子电气等多个领域，成为替代传统化学清洗、机械打磨清洗的高端环保清洗方案。

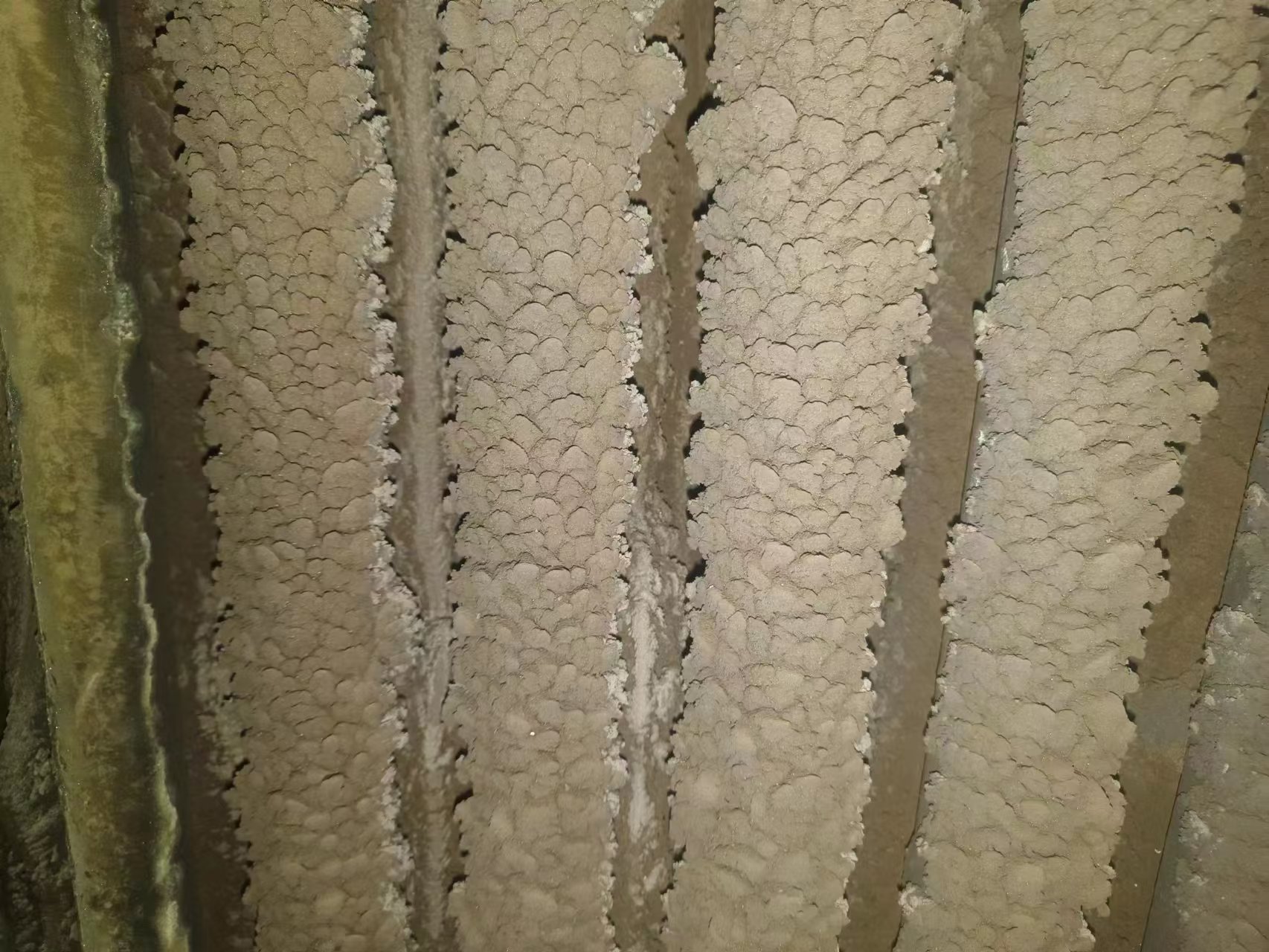

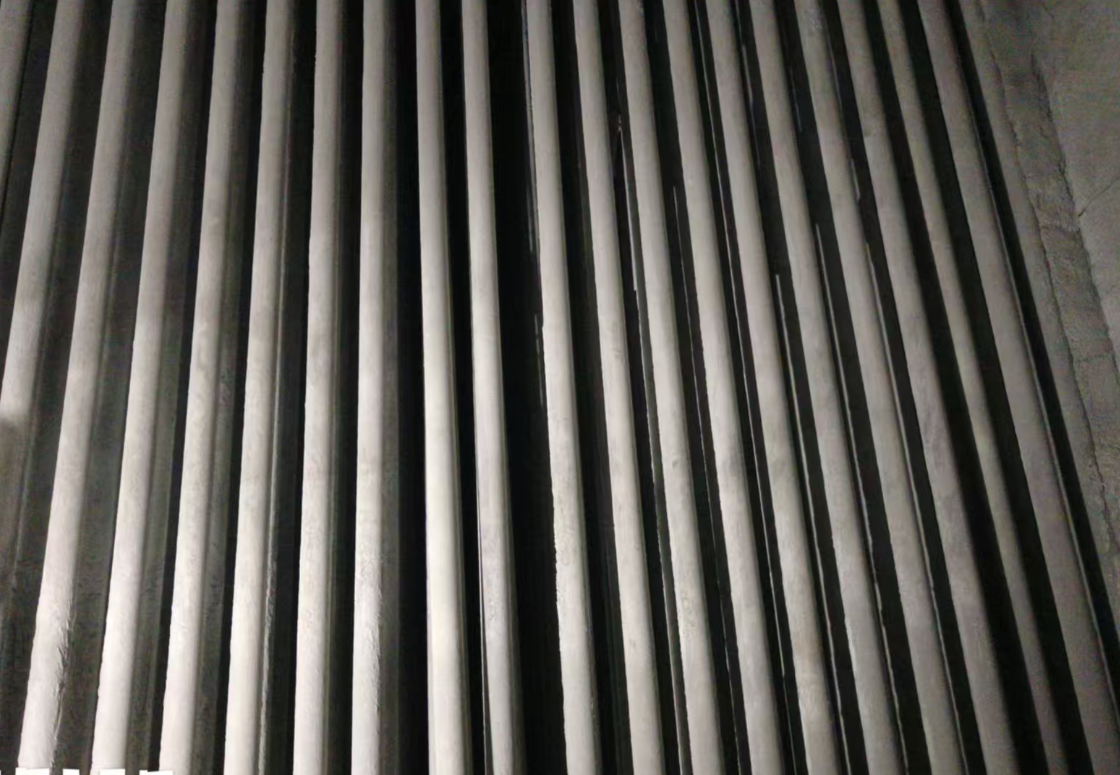

    干冰清洗前后对比

一、核心清洗原理

• 冲击效应：通过高压气流将干冰颗粒加速至亚音速（通常80-120m/s），高速撞击污垢表面时产生瞬时冲击力。当冲击力超过污垢与基材的附着力时，污垢会被直接破碎、剥离，尤其适用于去除坚硬的结焦、积碳等污垢。干冰颗粒的硬度适中，不会对基材表面造成刮擦损伤。

• 低温脆化效应：干冰的温度低至-78.5℃，当干冰颗粒接触污垢时，会迅速吸收热量，使污垢温度骤降。大多数污垢（如油污、橡胶、树脂等）在低温环境下会失去柔韧性，变得脆化、易断裂，原本难以剥离的粘性污垢或弹性污垢会因脆化而便于被冲击破碎。

• 升华剥离效应：干冰颗粒撞击污垢后，会在瞬间升华（固态直接转化为气态），体积急剧膨胀约800倍。这种快速的体积膨胀会在污垢与基材的界面处产生微小的“爆炸”冲击力，进一步推动污垢剥离，同时能深入到微小缝隙、孔洞等难清洗部位，清除隐藏的污垢。

• 气体吹扫效应：干冰升华产生的二氧化碳气体，会形成持续的气流，将破碎后的污垢颗粒及时吹扫带走，避免污垢二次附着在基材表面，同时能快速干燥清洗区域，无需额外的干燥工序。

二、核心适用范围

• 清洗对象：涵盖工业设备（模具、反应釜、换热器、汽轮机、发动机等）、汽车零部件（缸体、曲轴、变速箱等）、航空航天构件（发动机叶片、机身部件等）、电子设备（电路板、芯片封装件等）、食品加工设备（输送带、储罐、搅拌器等）及建筑构件（墙面涂鸦、石材污渍等）等。

• 污垢类型：可清除积碳、结焦、油污、树脂、橡胶残留、涂料、漆层、粉尘、水垢、生物膜等多种顽固污垢，无论是高温形成的硬质结垢，还是低温粘性污垢，均可高效清除。

• 应用行业：广泛服务于汽车制造、航空航天、石油化工、电力、电子电气、食品加工、模具制造、印刷包装等行业，尤其在需要“在线清洗”“无损清洗”“环保高精度清洗”的场景中应用最为核心。

三、典型工艺流程

1. 前期勘察与准备：全面勘察清洗对象，明确基材材质、表面状态、污垢类型及厚度，评估清洗过程中可能存在的低温损伤、气压冲击等风险；制定清洗方案，选型干冰颗粒规格（粒径0.3-3mm可选）、清洗设备及参数（气流压力、干冰喷射量），做好作业区域的通风防护（避免二氧化碳积聚）。

2. 预处理（可选）：针对极厚、极硬的结焦污垢，可通过低温预热（避免基材温差过大）或机械打磨去除大块污垢等方式预处理；对于密封要求高的设备，需提前遮挡或拆卸易受气流冲击的精密部件（如传感器、密封垫）。

3. 干冰喷射清洗：启动干冰清洗设备，调整气流压力和干冰喷射量至预设参数，操作人员手持喷枪或通过机械臂控制喷射方向，按“由远及近、由浅及深”的路径清洗；控制喷射距离（通常10-50cm）和移动速度，对缝隙、死角部位可更换专用喷嘴针对性处理。

4. 残渣吹扫与检查：清洗过程中，干冰已完全升华，仅需对残留的污垢颗粒进行二次气体吹扫；吹扫完成后，检查清洗效果，重点查看微小缝隙、关键部位是否无污垢残留。

5. 验收与后处理：验收清洗效果，确保基材无损伤、无污垢残留；对于有后续加工需求（如涂装、装配）的基材，无需额外干燥，直接即可进入下道工序；拆除防护措施，恢复设备原有状态。

四、关键技术与安全要点

• 设备与干冰选型：根据清洗需求选择干冰清洗机（按动力类型可分为电动、气动），确保设备的气流压力、干冰输送能力匹配；干冰颗粒规格需适配污垢特性，细颗粒（0.3-1mm）适用于精密设备清洗，粗颗粒（1-3mm）适用于顽固厚污垢清洗；优先选择食品级干冰，避免杂质污染。

• 清洗参数控制：核心控制气流压力（0.5-1.5MPa）、干冰喷射量（10-50kg/h）、喷射距离和移动速度；避免压力过高、喷射量过大导致基材低温损伤，或压力过低、喷射量过小无法有效去污。

• 基材保护措施：对低温敏感的基材（如塑料、橡胶、部分复合材料），需控制喷射距离和停留时间，必要时进行局部预热；对精密电子元件，需选用细颗粒干冰和低压力参数，避免气流冲击损坏元件。

• 安全与环保防护：操作人员需穿戴防寒手套、防护眼镜、防寒服等全套装备，避免干冰直接接触皮肤造成冻伤；作业区域需保证良好通风，防止二氧化碳气体积聚（二氧化碳浓度过高易导致窒息）；禁止在密闭空间长时间作业，必要时配备二氧化碳浓度检测仪。

五、核心优势与应用价值

• 极致环保：以干冰为介质，无化学药剂添加，清洗过程仅产生二氧化碳气体（源于大气，升华后回归大气，无碳排放增量），无废水、废渣、废气污染，完全符合环保法规要求。

• 无损清洗：干冰颗粒硬度低、质地脆，高速撞击时仅作用于污垢，不会对金属、玻璃、陶瓷等基材造成刮擦、腐蚀损伤，尤其适用于精密设备、高价值构件的清洗。

• 在线清洗，无需停机：干冰清洗可在设备不拆卸、不停机的状态下进行（如运行中的发动机、生产线模具），无需冷却设备、拆卸部件，大幅缩短停机时间，提升生产效率。

• 清洗后无残留，无需干燥：干冰瞬间升华，无任何残留物质，无需后续的水洗、干燥工序，减少工序环节，降低水资源消耗和后续处理成本。

• 适用场景精准：尤其适配对环保要求极高（如食品、医药）、对基材损伤零容忍（如航空航天、精密电子）、需在线快速清洗（如工业生产线）的场景，填补了传统清洗技术的空白。

六、常见问题与解决措施

• 污垢清除不彻底：多因气流压力不足、干冰喷射量过小、喷嘴选型不当或喷射距离过远；解决方案为调高气流压力、增大干冰喷射量、更换适配的喷嘴、缩短喷射距离，必要时增加清洗次数。

• 基材出现低温损伤：源于干冰停留时间过长、喷射距离过近或基材对低温敏感；需立即停止清洗，对损伤部位进行常温恢复，调整清洗参数（增大喷射距离、加快移动速度、减少单次喷射时间），敏感基材需提前预热。

• 设备喷射不稳定：可能是干冰颗粒结块堵塞管路、气流压力波动或设备密封件老化；需停机清理管路内结块干冰、检查气源稳定性并调整压力，更换老化的密封件。

• 作业区域二氧化碳积聚：因通风不良导致；需立即停止作业，疏散人员，加强通风（开启排风扇、开窗通风），配备二氧化碳浓度检测仪，待浓度达标后再恢复作业。
