新型环保清洗工艺

伴随着江浙沪梅雨季节的到来，上海蓝昌环境工程有限公司环保清洗剂再一次得到了验证。清洗前业主管道内有大量热轧氧化皮，不同于普通氧化锈蚀，这种氧化皮经过热处理后更加致密，而且很难脱落，但是在长时间机组运行中会陆续脱落剥离，影响介质纯度，堵塞阀门仪表孔洞。三价铁具有氧化性，会和铁发生氧化还原反应生成二价铁，二价铁又会和溶解氧生成新的三价铁。由于三价铁的存在，会加速设备、管道的腐蚀。所以必须要清除这些氧化物。

江浙地区梅雨季节阴雨连绵，空气湿度大，临海盐分大，不利于金属清洗后的保护，尤其是碳钢清洗后的保护。在传统清洗工艺下，经过脱脂——酸洗——漂洗——钝化，金属表面会形成一层致密保护膜，但这层钝化膜是一层很薄的分子膜，在潮湿情况下会在短时间内被破坏，再次生锈，所以传统工艺一般是需要氮气保护以达到长期防锈的效果，在要求不高的工件中可以喷涂防锈油或者防锈粉，但是新引进的防锈油或防锈粉可能会和后期物料反应，或者影响纯度，所以在一般化工管道不推荐使用。传统清洗工艺进过脱脂、酸洗、漂洗、钝化工艺产生的废水约为容量或循环量的4倍以上，常用化学原料包括氢氧化钠、硝酸、磷酸（三合一）、氨水、柠檬酸、亚硝酸钠、磷酸三钠等，产生的废水为危险废弃物，柠檬酸等有机酸、有机酸盐清洗废水COD非常高，钝化中的亚硝酸钠、氨水会造成氨氮超标，磷酸三钠造成磷含量超标。

经过我们不断研发改进，LC-017清洗剂可以在低污染下达到清洗效果，LC-017清洗剂使用温度为常温（20至40度最佳），使用比例为10%，清洗液PH为6左右，清洗腐蚀率小于1g/㎡/h。对于金属氧化物的去除率大于99%，经过清洗保护后可以长时间防锈。

清洗后废液经过处理可以达到一般工业污水处理厂处理能力。

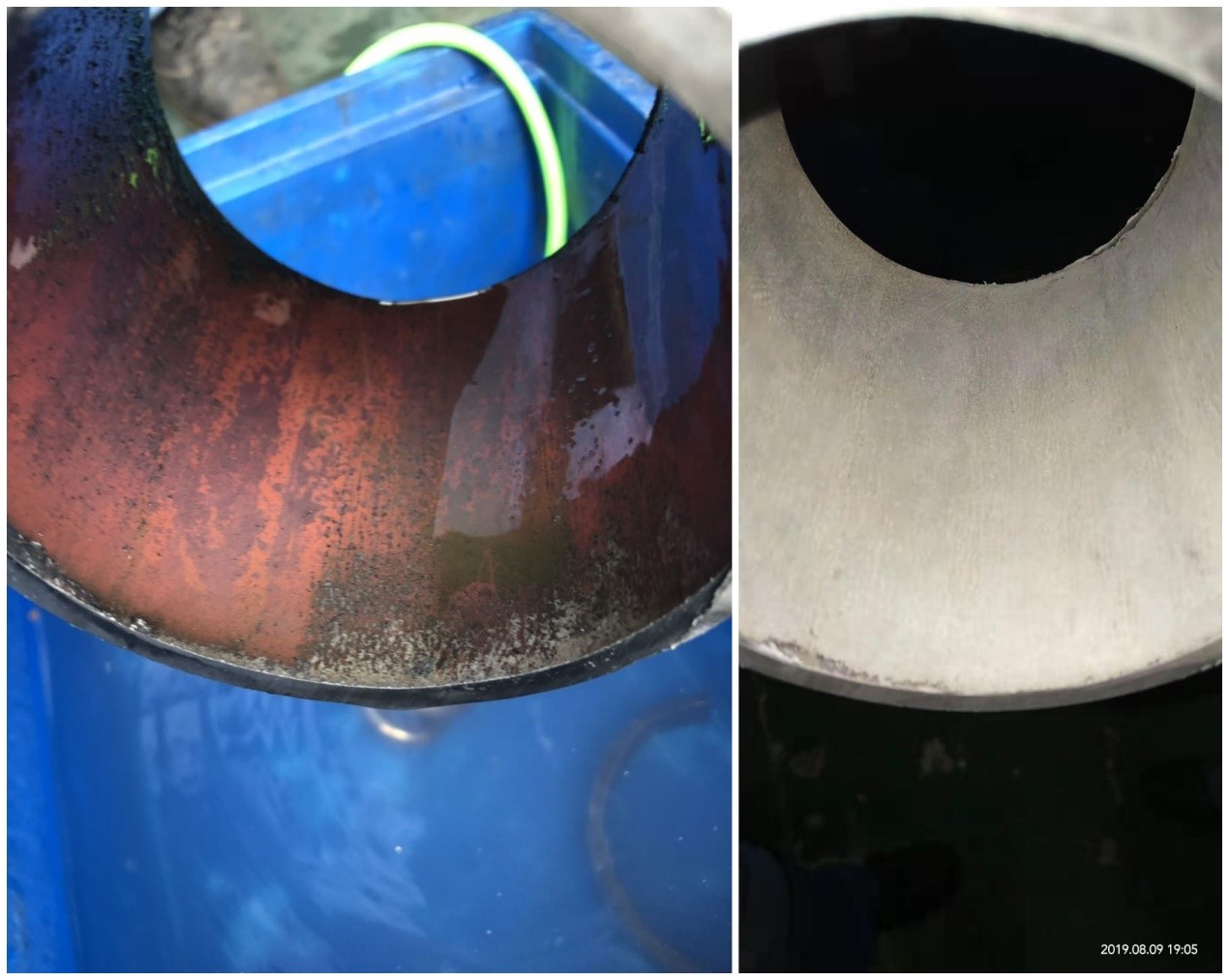

氧化皮清洗前后对照

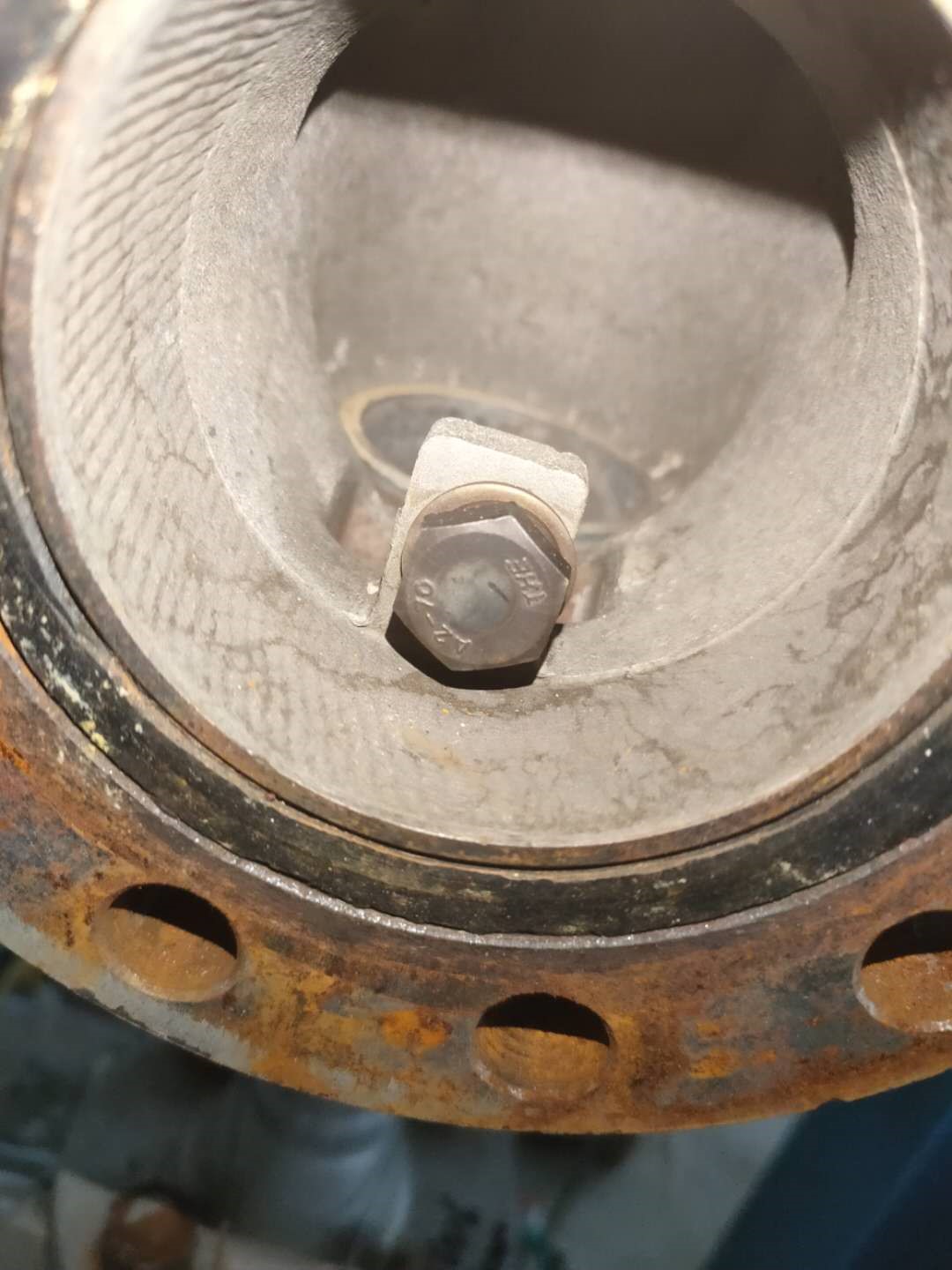

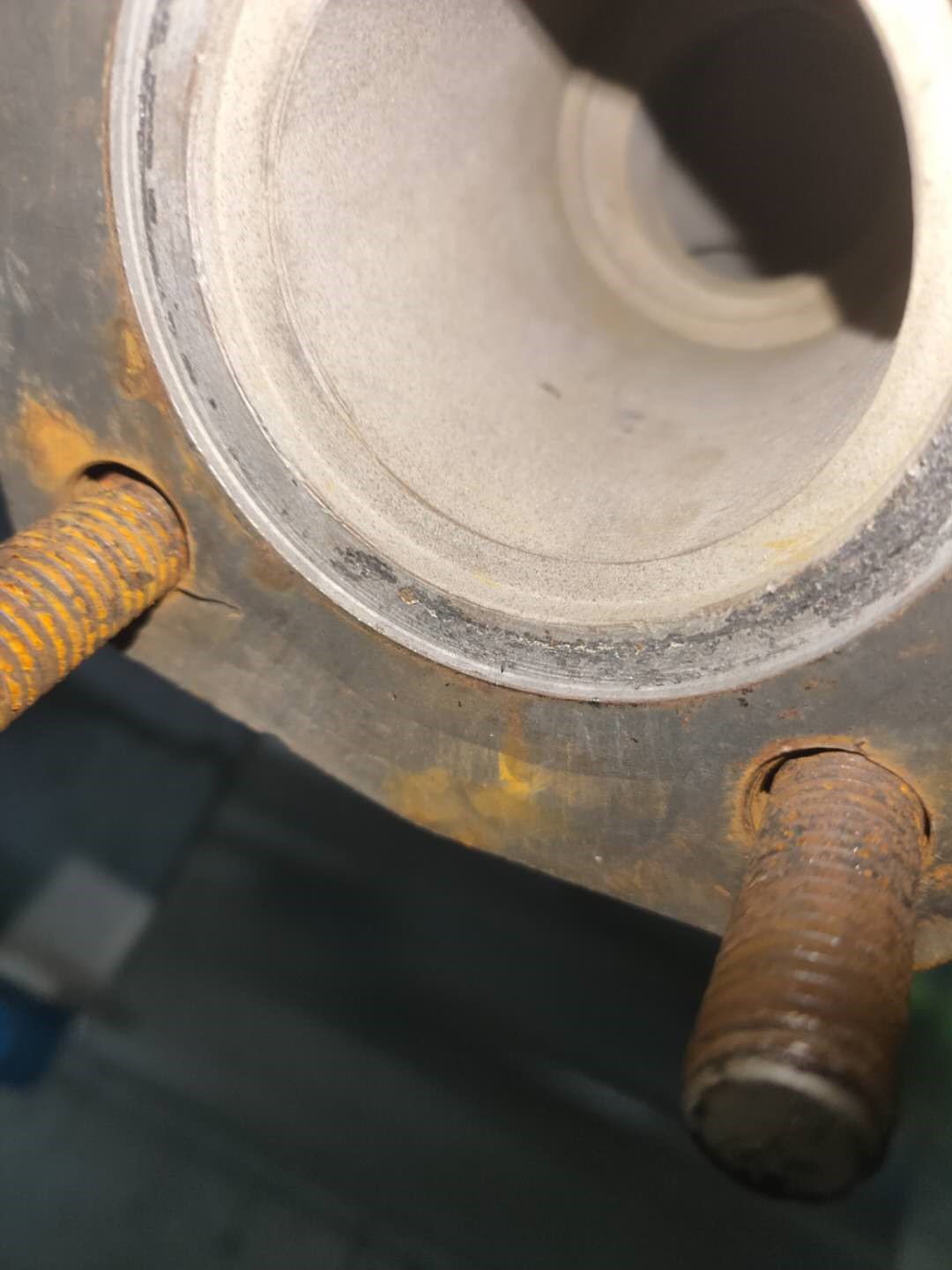

清洗7日后管道情况
